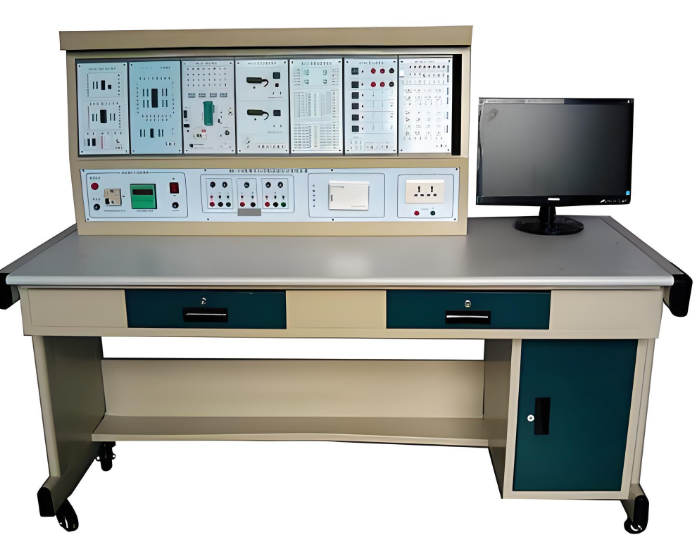

单片机技术应用实训考核装置

单片机技术应用实训考核装置

一、产品定位：专为“单片机技术应用实训考核装置”而生的教学科研平台
本“单片机技术应用实训考核装置”以80C51系列MCU为核心，聚焦单片机原理、控制系统设计、数据通信、项目实战四大维度，提供从基础验证到高级开发的完整闭环。平台内置40余种新型外设接口，覆盖工业现场常用传感器、执行器及总线协议，真正做到“学、训、考”三位一体，是职业院校、高等院校及企业培训中心首选的“单片机技术应用实训考核装置”。

二、技术性能一览（单片机技术应用实训考核装置硬件规格）

1. 供电：AC220 V±10 %，50 Hz，保障“单片机技术应用实训考核装置”全天候稳定运行

2. 环境适应：-10 ℃~+40 ℃，湿度＜85 %RH（25 ℃），实验室与工业现场皆可部署

3. 整机功耗：≤200 VA，节能高效

4. 重量：100 kg，工业级钣金，抗冲击

5. 尺寸：1600 × 750 × 1500 mm，实验桌一体化设计，节省空间

三、核心模块亮点（单片机技术应用实训考核装置特色资源）
· 输入输出：8路开关量输入、8路LED输出，奠定“单片机技术应用实训考核装置”基础逻辑验证
· 显示单元：8位动态+4位静态数码管，128×64图形液晶+2×64点阵液晶，16×16 LED点阵，满足“单片机技术应用实训考核装置”多级人机交互需求
· 时钟与脉冲：1 Hz~1 MHz共8路固定脉冲、单脉冲发生器、实时时钟RTC，支持精准时序与测控实验
· 通信总线：RS232、RS485、CAN、USB1.0/2.0、以太网、红外、IC卡、语音录放，构建“单片机技术应用实训考核装置”全场景通信链路
· 存储扩展：24C02、93C46、32 K程序存储器、CPLD（EPM240/EPM7128S可选），为“单片机技术应用实训考核装置”提供海量资源与二次开发空间
· 控制对象：步进电机、直流电机、继电器、电子音响、温度/压力/光电传感器，实现“单片机技术应用实训考核装置”闭环控制实验
· 测量仪器：双通道虚拟示波器，让“单片机技术应用实训考核装置”自带调试分析能力
· 编程调试：专用USB仿真器，支持Keil C与汇编，上位机软件兼容Windows Me/2000/XP/Win10

四、实验桌设计：为“单片机技术应用实训考核装置”量身打造
铝木结构+防火防水高密度板，电脑桌一体化，主机、模块、线缆收纳整洁；铝合金阳极氧化框架，耐刮耐腐蚀，移动脚轮+刹车，实验与考核场景随心切换。

五、实验/考核内容（单片机技术应用实训考核装置课程体系）
【单片机基础篇】

1. P3.3输入/P1口输出实验

2. 工业顺序控制实验

3. 8255并行I/O扩展实验

4. 简单I/O扩展实验

5. ADC0809模数转换实验

6. DAC0832数模转换实验

7. 8253定时/计数器实验

8. 8279键盘显示实验

9. 微型打印机输出实验

10. 步进电机控制实验

11. 直流电机调速实验

12. 电子音响驱动实验

13. 继电器控制实验

14. 数据存储器扩展实验

15. 双机RS485通信实验

16. 与PC机RS232通信实验

【单片机进阶篇】
17. 16C550串口通信实验
18. TLC549串行A/D实验
19. TLC5615串行D/A实验
20. USB接口通信实验
21. 以太网通信实验
22. 16×16点阵LED显示实验
23. 128×64 LCD液晶显示实验
24. 语音录放控制实验
25. CAN总线通信实验
26. 24C02串行存储器读写实验
27. 红外通信实验
28. 数字温度传感器DS18B20实验
29. 看门狗复位实验
30. IC卡读写实验
31. ZLG7290键盘显示接口实验
32. PCF8563实时时钟实验
33. 温度压力综合测控实验

【CPLD/FPGA拓展篇】
34. ADC0809 CPLD接口实验
35. DAC0832 CPLD接口实验
36. 步进电机CPLD控制实验
37. 16×16点阵CPLD驱动实验
38. 电子时钟CPLD实现实验
39. 数码管静态显示CPLD设计实验
40. 4×4键盘CPLD扩展实验
41. 128×64 LCD CPLD接口实验
42. 电子音乐CPLD演奏实验
43. RS232串口CPLD发送/接收实验
44. 单片机总线接口实验
45. UART异步串口通信实验
