活塞式压缩机制冷模拟实验装置

活塞式压缩机制冷模拟实验装置

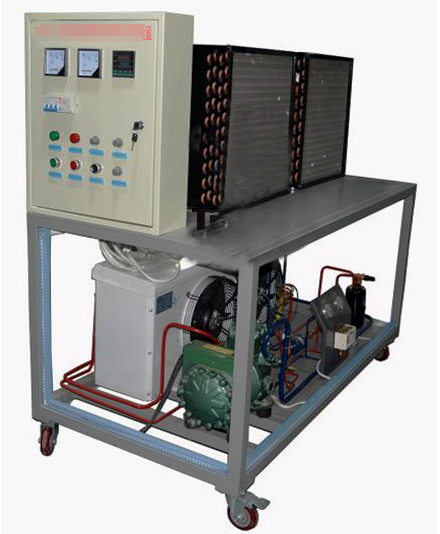

活塞式压缩机制冷模拟实验装置（改良型半闭活塞式）专为教育机构设计，适用于大专院校、中等职业学校及本科院校的多个机电与制冷相关专业。此装置能完美匹配《制冷空调机器设备》、《制冷空调装置的安装操作与维修》等核心课程实训教学，同时满足中级、高级技工的技能鉴定与考核需求，确保理论与实践的紧密结合。

一、技术规格升级：

1. 电力输入：采用三相四线（或三相五线）电源，电压范围380V±10%，频率50Hz，确保稳定运行。

2. 运行环境：适应于-10℃至+40℃的温度范围，相对湿度小于85%（在25℃时），海拔限制在4000m以下。

3. 装置功耗：总功耗低于7kVA，高效节能。

4. 制冷剂类型：选用环保型R22制冷剂，符合行业标准。

5. 制冷效能：制冷量达到5.3kW，满足多种实验需求。

6. 重量与尺寸：装置总重300kg，大致尺寸为180cm×80cm×180cm，便于布置与移动。

7. 加热能力：加热功率提升至3.5KW，增强实验灵活性。

二、装置特性优化：

1. 高度集成：集半闭活塞式压缩机制冷系统、电气控制及故障模拟于一体，结构紧凑，便于教学演示。

2. 直观展示：开放式设计直观展现控制电路与制冷管路，器件标记清晰，便于学生识别与学习。

3. 实训功能强化：内置故障设置模块，支持电气控制故障模拟，提升实训效果。

4. 安全保护：配备多重保护机制，包括电压、电流型漏电保护，过流、过载及接地保护，确保操作安全。

5. 智能调节：根据蒸发器压力自动调节压缩机制冷量，实现过冷/过热智能控制。

6. 电子控制教学：替代传统机械节流装置，引入电子控制方法，提升实验现代化水平。

7. 外部控制扩展：支持4-20mA、0-5V控制模式，便于二次开发。

8. 动画交互：通过触摸屏或软件连接，动态展示制冷流程，实时监测关键温度，实现精准调节。

三、配置与功能详解：

1. 电源管理：提供三相交流电源，由总开关控制，确保实验安全。

2. 测量仪表：包括指针式电压表、高精度真空压力表及数显温度表，覆盖全量程监测。

3. 智能控制核心：采用嵌入式触摸屏主机，集成显示、功能及上位机软件，支持实时数据监测与调节。

4. 制冷系统：分为风冷与水冷两大系统，均包含半封闭制冷压缩机、冷凝器、储液器等关键组件，满足多样化实验需求。

5. 电加热模块：4.5KW加热器，提供稳定的热源模拟。

6. 实训平台：采用铁质双层亚光密纹喷塑结构，配备万向轮，便于移动与固定。

四、实训项目扩展：

1. 制冷系统认知：深入理解半闭活塞式压缩机制冷系统的结构与原理。

2. 电气控制实训：操作电气控制系统，掌握运行与维护技能。

3. 工况调试与保护：调试制冷系统工况，学习保护技术。

4. 电气故障模拟：设置与检测电气故障，提升故障诊断能力。

5. 蒸发模式控制：掌握冷库蒸发模式及水冷蒸发器的控制原理。

6. 压力保护实训：学习高压、低压保护机制及其控制过程。

7. 制冷量测试：在不同蒸发器压力下，测试压缩机制冷量，理解过冷/过热自动调节。

8. 系统调试与优化：全面调试制冷系统，优化运行效率。

9. 蒸发模式对比：比较水冷与风冷蒸发模式在不同压力下的工况表现。
