热网水利工况实验台

热网水利工况实验台

热网水利工况实验台技术参数与功能详解：

一、技术参数：

1、精巧的外形设计：实验台整体尺寸为1800×500×2300mm，既保证了实验的全面性和准确性，又确保了设备在实验室中的灵活布置。

2、稳定的电力供应：工作电压为标准的220V，功率达到550W，为实验提供了充足的电力支持，确保了实验的顺利进行。

二、主要用途：

1、热水网站模拟：实验台能够模拟真实的热水网站环境，为研究者提供了一个接近实际的实验平台。

2、水利工况变化实验：通过调整实验台的配置和参数，可以模拟多种水利工况的变化，从而深入研究热网系统的运行特性和规律。

3、水压图变化分析：实验台能够直观地展示热网水压图的变化情况，帮助研究者更好地理解和分析热网系统的水压特性。

三、主要配置与功能：

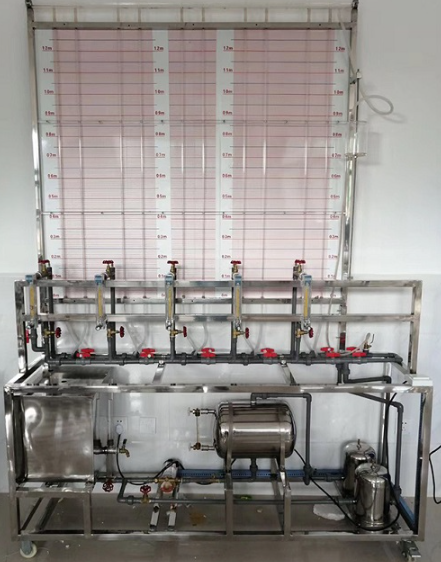

1、下部结构：实验台的下半部分由管道、阀门、流量计、稳压罐、锅炉和水泵等关键组件组成，这些组件共同模拟了一个由5个用户组成的热水网路，为实验提供了必要的硬件支持。

2、上部结构：实验台的上半部分则包括高位水箱和安装在垂直木板上的12根玻璃管。这些玻璃管的顶端与大气相通，下端则通过胶管与网路的分支点相连，用于测量热网用户连接点处的供水干管与回水干管的测压管水头（即水压曲线高度）。

3、直观的压力测量：每组用户的两支玻璃管之间都附有标尺，可以直观地读出各点的压力值。这种设计使得研究者能够更加方便地观察和记录实验数据，从而更准确地分析热网系统的水压特性
