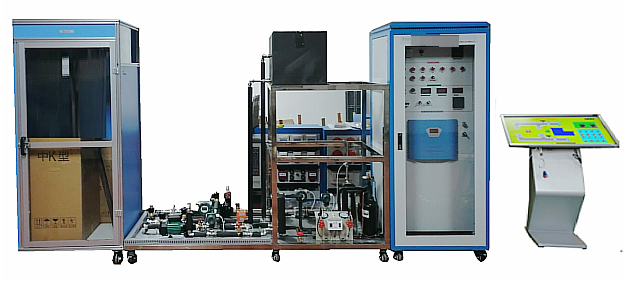

太阳能热水与中央空气调节系统装置

太阳能热水与中央空气调节系统装置

一、太阳能热水与中央空调系统装置概述：

太阳能热水与中央空调系统装置，是一种创新的中央空调类型，它通过太阳能板收集并转化太阳能为电能，以此驱动空调系统的制冷与采暖功能。相较于传统依赖电能的中央空调，该系统在能源利用上更加高效环保。传统中央空调主要依赖电能驱动压缩机和风机，而太阳能中央空调则充分利用太阳能作为主要能源，电能仅作为辅助，从而大大降低了电能消耗。

二、技术参数详解：

1. 工作电源：系统支持三相五线制AC 220V±10% 50Hz的电源输入。

2. 安装尺寸：整体尺寸为长200cm、宽700cm、高220cm，适应多种安装环境。

3. 整机容量：最大供冷量达到2.3kW，满足大部分室内制冷需求。

4. 最大输入总功率与额定功率：系统最大输入总功率为4.5kW，其中制冷额定功率为1.5kW，制热额定功率为2.5kW。

5. 制冷剂：采用环保型制冷剂R22，确保系统高效稳定运行。

三、系统功能特点与组成：

太阳能与中央空调系统装置，集成了太阳能集热器、储能系统、逆变系统、制冷系统、空气调节系统及控制与数据系统。太阳能集热器将太阳能转化为直流电，经过储能、变换、并网等步骤，转换为交流电能，驱动制冷系统中的压缩机。在制冷过程中，水箱中的水温通过制冷机进行升高或降低，再由水泵将冷热水传递到室内，实现中央空调的采暖或供冷功能。

四、系统详细组成：

1. 太阳能发电系统：由太阳能光伏板、支架、配输电系统组成，光伏板参数为1500W，电压24V。

2. 太阳能储能系统：包括储能电池、控制器、并网逆变器1500W等关键组件。

3. 空调制冷与热泵系统：由压缩机、冷凝器、蒸发器、过滤器、膨胀阀、压力表等组成，热泵利用制冷系统中的热泵原理与介质热交换实现高效制热。

4. 空气调节系统：由风机盘管、冷暖水箱、水泵、流量计等组成，通过调节空气温度实现室内舒适环境。

5. 控制与数据系统：采用开放式钢框架结构，由电控柜、温度采集模块、流量数据采集、电磁阀控制系统、空调组态监控软件等组成，实现太阳能发电数据、电池储能、空调电参数等功能的实时监控。

6. 主机系统：通过PC通信控制整个空调运行，支持网络远程控制，运行参数由传感器及变送器采集并实时显示。

7. 冷水机配置表


   编号	名称	单位	数量	说明
   1	制冷热泵系统	套	1
   2	换热器	只	2
   3	实验移动平台	套	1
   4	PT100温度电阻	只	10	0.1级
   6	太阳能板模块	批	1	1000W
   7	电池储能模块	只	1	100A
   8	并网控制器模块	只	1	1500W
   9	涡轮流量计	只	2	4-20MA
   10	数据采集控制模块	套	1
   11	水管组件	套	1
   12	水泵	台	2
   13	风机盘管	套	2

五、实训项目要求：

1. 掌握空气热泵机组的原理与结构组成，深入理解其工作原理。

2. 了解热泵机组的原理与结构组成，提升对热泵技术的认识。

3. 学习太阳能与中央空调系统电气自动控制原理，掌握系统控制逻辑。

4. 进行太阳能与中央空调系统夏季运行工况调试，确保系统夏季正常运行。

5. 进行太阳能与中央空调系统冬季运行工况调试，验证系统冬季性能。

6. 掌握太阳能与中央空调系统的组成方式，理解各部件功能及相互关系。

7. 理解太阳发电系统的组成，包括光伏板、支架、配输电系统等。

8. 掌握太阳储能发电原理，了解储能电池、控制器、逆变器等关键组件的作用。

9. 学习太阳能并网模式的相互转换，了解并网逆变器的工作原理及操作流程。
