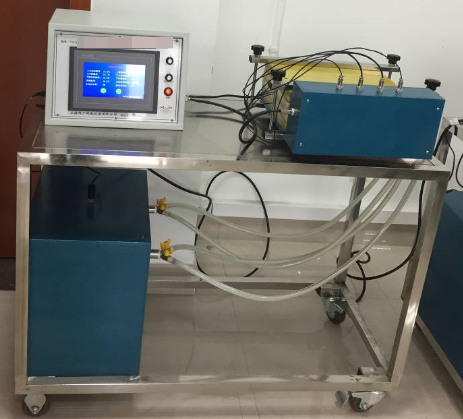

稳态平板法测定绝热材料导热系数实验台

稳态平板法测定绝热材料导热系数实验台

稳态平板法绝热材料导热系数测定实验平台-采用高级一体化触摸屏与智能控制系统，融合先进测温技术与安全电源设计

一、技术特色与亮点

1、采用7英寸一体化触摸屏设计，结合微机接口，操作便捷且直观。
2、集成SD18B20高精度数字温度传感器与单片机控制，实现自动温度追踪与调节。
3、配备低压大电流开关电源，确保实验过程的安全性与稳定性。
4、采用进口电流互感器及10位A/D转换器，大幅提升测量精度。
5、应用PWM脉宽调制技术，实现精准的电压调节与加热控制。

二、核心参数与规格

1、整体尺寸：900×500×1200mm，结构紧凑且易于操作。
2、工作电压：220V，额定功率：500W，满足实验需求。
3、测温系统：采用进口数字信号传感器，测温精度高达±0.5℃，确保数据准确性。
4、配备7英寸及以上嵌入式一体化触摸屏，搭载MCGS嵌入式组态软件，提供强大的图像显示与数据处理能力。
5、双面冷却实验台本体，专为稳态平板法绝热材料导热实验设计。
6、直流可调稳压电源与直流加热器配套使用，满足实验加热需求。
7、水泵功率≥65W，确保冷却系统的高效运行。
8、水箱采用304不锈钢材质，耐腐蚀且易于清洁。

三、通讯与数据处理

1、触摸屏与嵌入式组态软件相结合，提供直观的数据展示与处理功能。
2、配备232串口及数据线，支持通讯组件的便捷连接。
3、提供基于NI LabView平台的通讯软件（不含LabView软件），实现设备数据的实时采集与分析。

四、主要用途与功能

1、基于一维稳态导热原理，用于测定材料的导热系数及其与温度的关系。

五、主要配置清单

1、可移动式不锈钢实验台，结构稳固且便于移动。
2、双面冷却实验台本体，满足稳态平板法实验需求。
3、高性能电加热器，提供稳定的热源。
4、SD18B20温度传感器，确保高精度测温。
5、高效水泵，保障冷却系统的稳定运行。
6、304不锈钢水箱，耐腐蚀且使用寿命长。
7、数据采集模块，实现实验数据的实时采集与记录。
8、7英寸触摸屏与微机接口，提供便捷的操作与数据处理功能。
