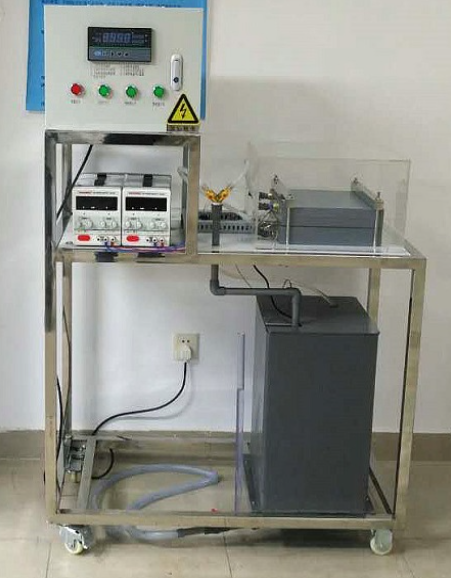

稳态平板法测定绝热材料导热系数实验装置

稳态平板法测定绝热材料导热系数实验装置

稳态平板导热系数测定实验系统-实验主旨与目标：

稳态平板法，作为一种基于一维稳态导热原理的技术手段，专门用于精确测定各类材料的导热系数。此实验系统旨在探索材料的导热性能，并分析其与温度之间的关联性。该系统具备广泛的测量范围，能够针对导热系数介于0.02至400 w/(m·k)之间，且尺寸规格为200×200×20mm的任何类型材料进行测试。

二、核心组件与配置：

1、双面水冷式实验平台主体：提供稳定的温度边界条件，确保实验结果的准确性。
2、薄膜加热元件本体：作为热源，用于在实验中产生稳定的温度梯度。
3、高精度Pt100(0.1℃)铂薄膜热电阻：实现温度的精确测量，确保实验数据的可靠性。
4、主加热可控直流稳压电源及配套的数字电流表、电压表：提供可调节的加热功率，便于控制实验条件。
5、辅助加热可控直流稳压电源及相应的数字电流表、电压表：进一步增强加热控制的灵活性。
6、低噪音循环水泵系统：确保冷却水的稳定流动，维持实验平台的温度稳定性。
7、大容量PVC材质水箱：储存冷却水，保障实验的连续进行。
8、多功能信号变送输出巡检仪（8路）：实现实验数据的实时监测与记录。
9、稳固型不锈钢支架：支撑整个实验系统，确保实验过程的稳定性与安全性。

三、关键技术指标与参数：

1、电源输入规格：单相交流220V±10%，频率50Hz，额定功率300W，满足实验设备的运行需求。
2、测试范围：适用于导热系数在0.02至400 w/(m·k)之间，且尺寸为200×200×20mm的各类材料。特别配备的铜板尺寸为230mm×230mm×4mm，其上设计有凹槽，便于安装与固定试件。
3、加热电源控制：主加热与辅助加热均可实现050V的电压调节及05A的电流控制，满足不同实验条件下的加热需求。
4、循环水泵性能：流量达到20L/min，扬程为12m，功率120W，确保冷却效果的稳定与高效。
5、温度控制系统：配备智能温度控制仪表，采用PID调节算法，控温精度达到±0.2℃，同时集成高精度PID调压模块电路，提升温度控制的精确性。
6、系统尺寸与结构：整体尺寸为1000×500×1600mm，采用不锈钢材质的可移动支架设计，配备双刹车轮，便于实验操作与空间利用。
