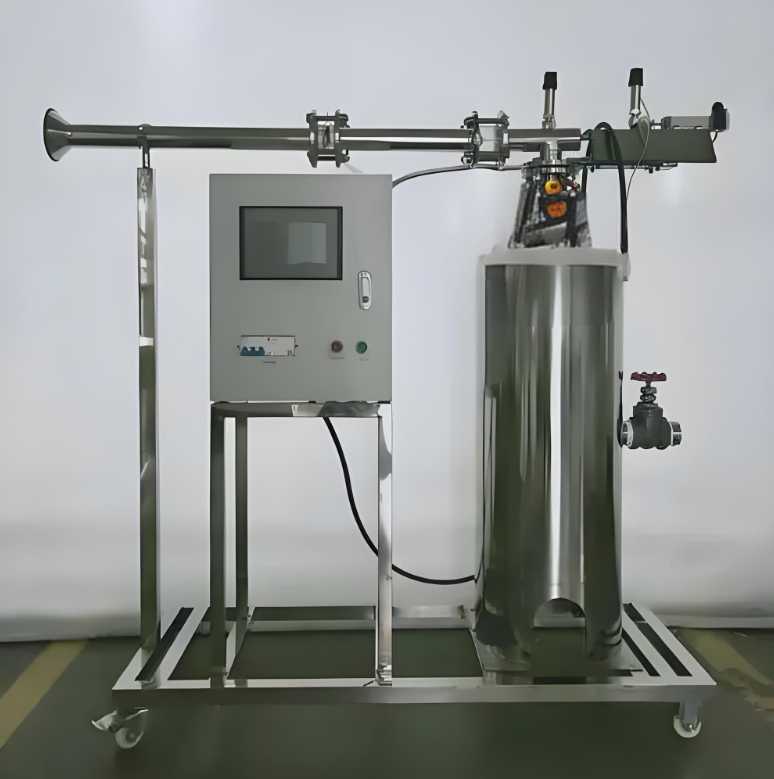

数字型喷管实验台

数字型喷管实验台

一、数字化喷管实验平台-实验宗旨：

1、深化对喷管临界状态物理现象的认识与理解。
2、强化并验证气流在喷管内部流动的基本原理及其数学描述。
3、掌握气流在喷管流动过程中压力、流量等参数的变化规律，并熟悉相关的测试技术手段。

二、核心配置组件：

1、喷管主体结构，包括稳固的支架系统。
2、透明观察组件：有机玻璃材质的渐缩喷管与渐缩渐扩喷管，便于直观观测气流状态。
3、压力与流量控制系统：稳压罐、两个精密真空压力表（量程-0.1至0MPa，精度0.4级）、孔板流量计（低雷诺数设计，喉径φ20mm）。
4、调节与测量装置：调节阀门、用户自备的真空泵（用于创造实验所需压力环境）、测压探针及其位移装置、刻度标尺。
5、流体入口组件：进口集流器，确保气流均匀进入喷管。
6、支撑结构：不锈钢台架，提供稳固的实验平台。

三、技术规格与性能参数：

1、电源要求：三相AC380V±10%，频率50Hz，总功率5.5KW，确保实验设备稳定运行。
2、压力测量：采用精密真空表，量程覆盖-0.1至0MPa，精度达到0.4级，确保压力数据的准确性。
3、流量测量：孔板流量计设计独特，喉径为φ20mm，适用于低雷诺数条件下的流量测量。
4、喷针细节：直径严格控制为φ4±0.2mm，确保实验结果的精确性。
5、稳压罐规格：直径φ400mm，进气口径Φ63mm，出气口径Φ57mm，为实验提供稳定的压力环境。
6、设备尺寸：整体尺寸为2000×500×1000mm，采用不锈钢支架，结构坚固且易于清洁。
7、用户自备设备：真空泵，抽气速率54L/s，极限真空度1.33帕，转速385r/min，功率5.5KW，满足实验对真空度的要求。
8、传感器与数据处理：配备流量传感器、压力传感器、位移传感器等，以及电气控制配电箱和计算机数据处理软件，实现实验数据的实时采集、处理与分析。
