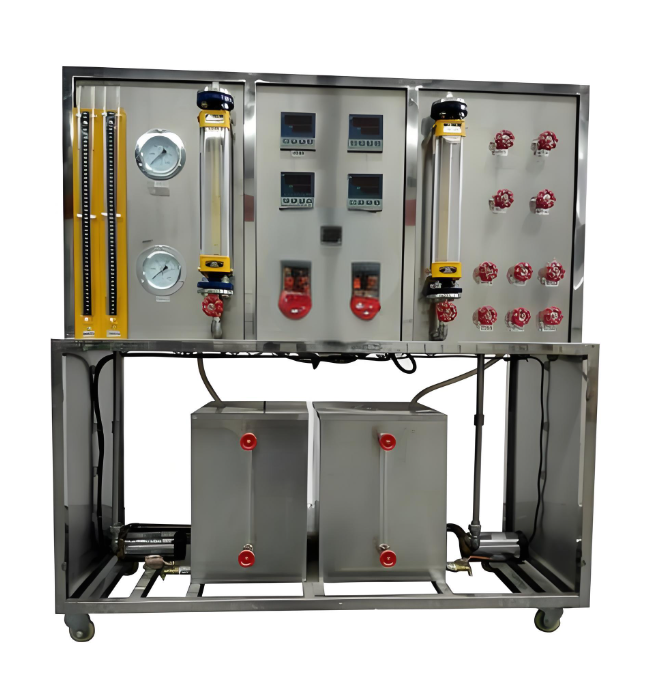

对流换热综合实验台

对流换热综合实验台

一、对流换热综合实验装置-实验目标：

1、掌握对流换热实验的基本研究方法及其重要性。
2、通过实验测定空气横向掠过单管表面时的平均放热系数α，并将所得实验数据进行整理，进而推导出准则方程式，以指导实际应用。

二、核心配置组件：

1、工业频率离心风机：提供稳定的气流，确保实验条件的可控性。
2、模块化有机玻璃风洞：透明设计，便于观察实验现象；组合式结构，便于调整实验参数。
3、实验管及其加热系统：采用不同尺寸的304不锈钢管作为实验对象，配备加热器以模拟对流换热过程。
4、加热功率调节系统：由固体调压模块和配电位器组成，可精确调节加热功率，满足实验需求。
5、控制箱：集成控制元件，确保实验设备的稳定运行。
6、数据采集与处理系统：包括万能信号输入巡检仪、功率表和调压器等，用于实时记录和分析实验数据。
7、流速与压力测量装置：毕托管流量计配合倾斜式微压计，用于精确测量空气流速；电位差计（如UJ36a型）用于测量电压差，辅助计算放热系数。
8、不锈钢可移动实验台：提供稳固的实验平台，便于移动和固定，确保实验环境的稳定性。

三、技术参数与规格：

1、电源输入：单相AC220V±10%，频率为50Hz，总功率为500W，确保设备正常运行。
2、离心风机参数：电压220V，额定功率85W，风量可达1000m³/h，满足实验对气流的需求。
3、实验管规格：被加热金属管采用304不锈钢材质，直径在Ф3-6mm之间任选，每台装置配备三种不同尺寸规格的实验管，以探究不同管径对放热系数的影响。
4、硅整流器参数：输入电压220V，输出电压范围0-12V，输出电流可达0-100A，为加热器提供稳定的电流源。
5、毕托管流量计与斜管微压计：流速测量量程为-10-700pa，精确测量空气流速，为计算放热系数提供关键数据。
6、温度测量系统：配备智能温度控制仪表（PID调节控温，精度±0.2℃），以及高精度PID调压模块电路，确保实验温度的精确控制。同时，手动风门可用于调节风量，进一步控制实验条件。
7、外形与尺寸：实验装置采用不锈钢可移动支架设计，尺寸为600×400×1200mm，配备双刹车轮，便于移动和固定于实验室内。
