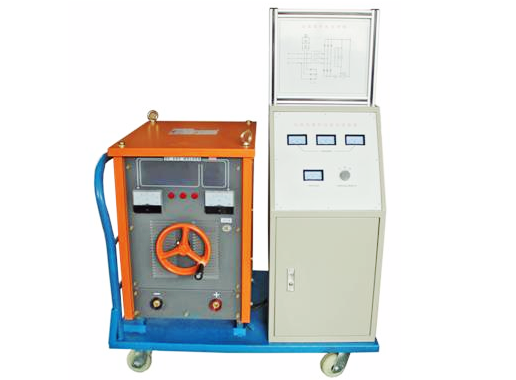

交流电弧焊技能实训装置

交流电弧焊技能实训装置

交流电弧焊技术培训实操系统-专为电弧焊入门操作、工艺学习、平板及管板对接、管子间对接、T形接头焊接等技术实践设计。

此交流电弧焊技术培训实操系统核心构成包括专业培训器材与常用辅助工具，具体技术特性细分如下：

1、电力供应要求：系统需接入三相四线电源，电压范围为380V±10%，频率为标准的50Hz，确保稳定运行。

2、无载电压设定：设备在未进行焊接操作时的电压设定为65V，这一数值旨在保障操作安全同时满足焊接准备需求。

3、负载持续能力：额定负载持续率为35%，表明该装置能在不超过此比例的时间内持续输出最大功率，保证焊接作业的高效与稳定。

4、电流输出能力：额定输出电流高达250A，适用于多种规格焊条及不同厚度的材料焊接，提升了焊接作业的灵活性和适用性。

5、焊条适用尺寸：系统兼容Φ2至Φ5毫米直径的焊条，广泛覆盖常见焊接作业需求，增强了培训的实用性。

6、系统总功率：装置容量为18.5kVA，确保在进行复杂或高强度焊接任务时能提供充足的能量支持。

7、物理尺寸概述：整体尺寸设计为90厘米（长）×60厘米（宽）×90厘米（高），紧凑的结构设计既便于操作又节省空间，适合各类培训场所使用。
