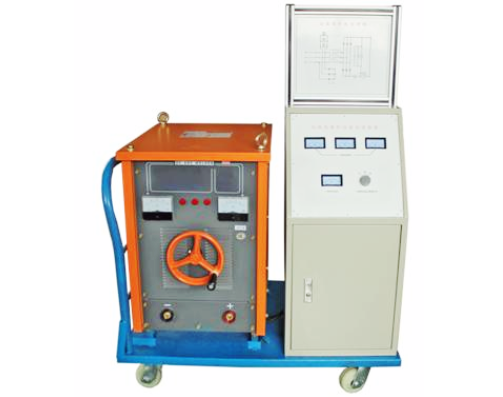

直流电弧焊技能训练系统-专为《焊接工艺与设备》课程的一体化教学而设计，适用于电弧焊基础知识学习、基本操作练习、电弧焊工艺实践以及多种焊接接头形式（如平板对接、管板对接、管子对接、T形接头）的技能实训。

二、技术规格与性能：

1. 电力输入：系统需接入三相四线制电源，电压范围为380V±10%，频率为50Hz。

2. 空载电压设定：空载状态下，系统电压设定为65V，确保安全操作范围。

3. 负载持续率：额定负载持续率为35%，满足长时间稳定焊接需求。

4. 电流输出能力：系统额定输出电流可达250A，适用于Φ2至Φ5直径的焊条。

5. 设备容量：整套装置容量为18.5kVA，确保高效稳定的焊接作业。

6. 电气安全：绝缘等级达到F级，保障操作人员的电气安全。

7. 体积与布局：整体尺寸为90cm×60cm×90cm，紧凑设计便于教室或实验室布局。

三、系统组件与配置：

1. 焊接电源：采用动铁式弧焊变压器，电流调节范围50A至250A，灵活适应不同焊接需求。

2. 焊钳配置：配备一把300A规格的焊钳，既便于控制焊条夹持角度，又能稳定传输焊接电流。

3. 监测仪表：包含交流电压表（测量范围AC0～100V）和交流电流表（测量范围AC0～300A），实时显示焊接过程中的电压与电流变化，帮助学生理解电弧焊机的下降特性。

4. 教学辅助材料：提供动铁式弧焊变压器的结构原理图及详细文字说明，加深学生对焊接设备工作原理的认识。

5. 存储与收纳：附带一个工具柜，用于存放实训所需工具、焊条及教学资料，保持实训环境的整洁与有序。
