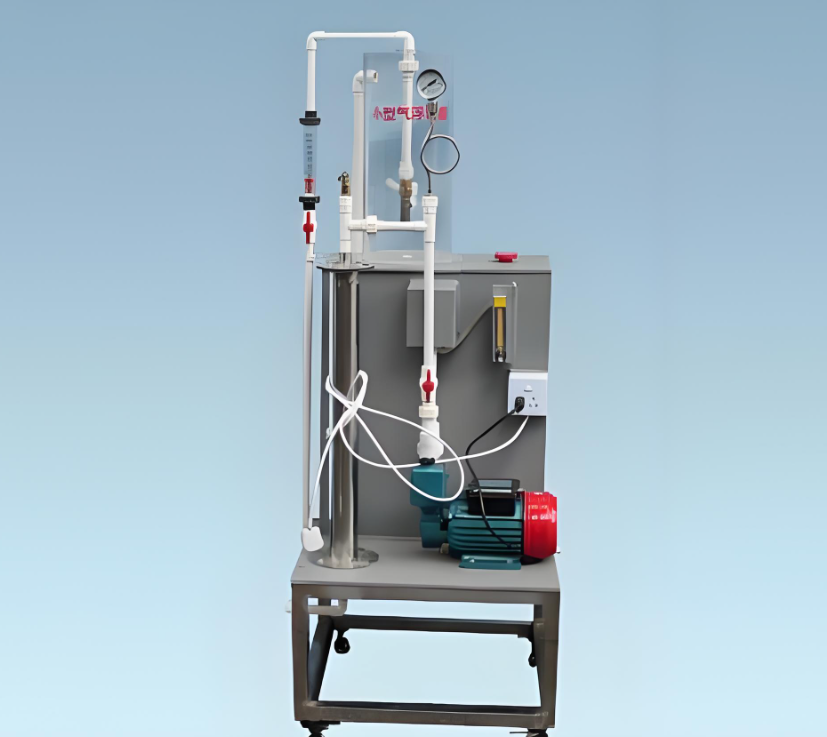

气浮实验装置

气浮实验装置

气浮实验装置-特性概述：

1、该装置设计精巧，布局合理，视觉效果佳，结构条理清晰，整体性强，便于实验操作与观察。
2、空压机与进气管道系统特别配备了单向阀装置，这一设计能有效避免液体逆流进入空压机，确保设备运行的安全与稳定。
3、气浮柱采用高透明度有机玻璃材质制造，能够直观展现细小气体颗粒与悬浮颗粒在气浮过程中的动态行为，便于实验观察与分析。

二、实验目标解析：

1、深入理解气浮净水技术的基本原理、操作方法及工艺流程，为实际应用提供理论基础。
2、熟练掌握气浮法的测定技术与实验操作技巧，提升实验能力。

三、核心组件配置：

1、空压机，提供稳定的气源。
2、透明有机玻璃材质的气浮柱，用于观察气浮过程。
3、水泵，负责输送和调节水流。
4、压力溶气罐，用于溶解气体并产生微小气泡。
5、液位计，实时监测水位变化。
6、释气阀，控制气泡的释放。
7、压力表，显示系统内的压力状态。
8、水箱，储存实验所需的水量。
9、阀门管道系统，调节和控制流体的流动。
10、不锈钢框架，提供稳固的支撑结构。
11、控制屏，集中控制实验参数并显示实验数据。

四、技术参数详解：

1、实验环境温度范围：5℃至40℃，配备220V电源，总功率为1120瓦。
2、处理效率卓越，悬浮物去除率高达95%以上，确保水质净化效果。
3、溶气系统性能优越，气泡颗粒大小控制在20-30微米之间，含气体积比不低于3%，释气量与饱和值比大于0.9，提供高效的气浮效果。
4、气浮柱尺寸为Φ100毫米×1500毫米，采用优质全透明有机玻璃材质制造，共配备两根，便于观察实验现象。
5、水泵额定流量为1立方米/小时，扬程达到15米，功率为370瓦，满足实验需求。
6、水箱尺寸为500毫米×400毫米×400毫米，采用优质PVC材质制成，耐腐蚀且耐用。
7、空压机工作压力范围为0-0.7MPa，功率为750瓦，排气量为36升/分钟，提供稳定的气源供应。
8、压力溶气罐尺寸为Φ220毫米×550毫米，采用316不锈钢材质制造，工作压力为0.2-0.3MPa，有效容积为15升，上配释气减压阀，确保气泡的稳定释放。
9、控制屏和框架均采用304不锈钢材质制造，结构紧凑且美观耐用，操作便捷。
10、整体装置外形尺寸为1250毫米×800毫米×1800毫米，框架设计为可移动式，配备脚轮和固定脚，便于搬运和固定。
