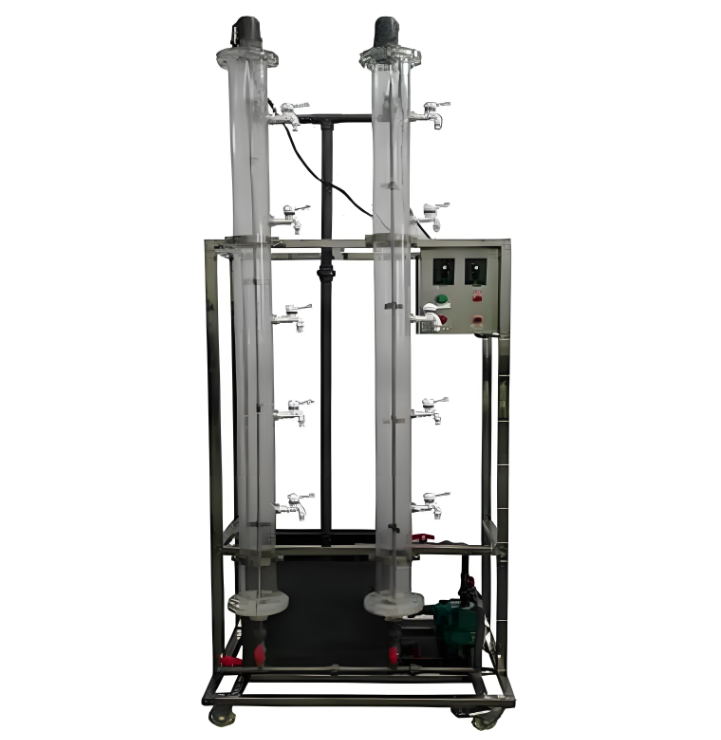

沉降实验装置

沉降实验装置

沉降实验装置-实验宗旨与目标：

1、深化对絮凝沉淀特性的认知，明确其基本概念，并理解沉淀过程中的基本规律。
2、熟练掌握絮凝实验的操作技巧，通过实践绘制出准确的絮凝沉淀静沉曲线。
3、开展以下两项可选项实验：a) 颗粒的自由沉降实验，b) 絮凝沉降实验，以全面探究沉降现象。

二、核心组件与配置概览：

1、沉淀柱装置，用于模拟和观察沉降过程。
2、供水泵系统，提供稳定的水流。
3、泵循环设备，确保实验过程中的水流循环。
4、原水储存箱，存储实验所需的水源。
5、配水管道系统，负责水流的分配与传输。
6、金属材质的阀门，用于调节和控制水流。
7、电路控制总成，确保实验设备的安全运行。
8、不锈钢材质的坚固框架，提供稳定的支撑结构。
9、操作控制屏，集中控制实验参数并显示实验数据。

三、技术参数与规格说明：

1、实验环境要求：温度范围在5℃至40℃之间，采用220V单相三线制电源，总功率为430瓦。
2、有机玻璃材质的沉淀柱，直径为100毫米，高度为2000毫米，共配备4根，且每根沉淀柱均设有取样口，便于实验过程中的取样与分析。
3、水泵的额定流量为1立方米/小时，扬程达到15米，功率为370瓦，满足实验对水流量的需求。
4、原水箱尺寸为600毫米×400毫米×500毫米，采用耐腐蚀的PVC板材焊接而成，确保实验用水的清洁与安全。
5、框架采用不锈钢材质，设计紧凑且美观，操作便捷，为实验提供稳固的支撑。
6、整体装置的外形尺寸为1000毫米×1000毫米×2500毫米，结构紧凑，便于在实验室内进行安装与操作。
