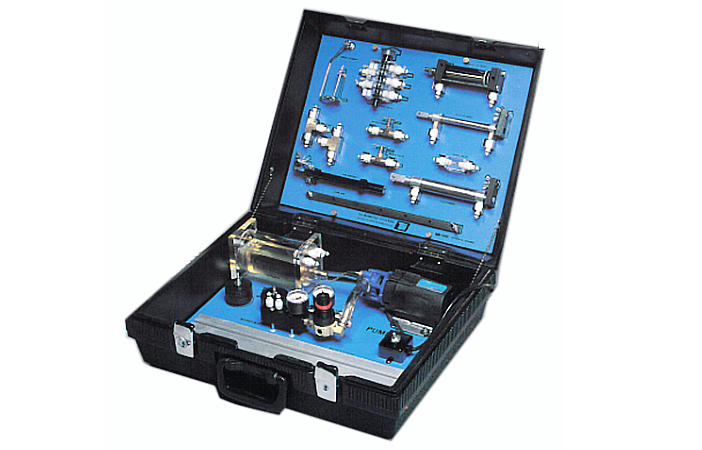

透明液压传动实验箱——液压教学的直观利器

一、实验箱概述

本透明液压传动实验箱专为职业院校液压传动、液压与气压传动等课程的实训教学精心设计，能够直观展示液压传动的基本原理及多种基本回路，包括压力、流量、方向控制等关键环节，极大地提升了教学的互动性和实效性。

二、实验箱特色亮点

1. 透明化设计：核心液压元件采用高透明度有机玻璃外壳包裹，内部填充白色液压油，使得元件内部阀芯的运动状态一目了然，极大地增强了教学的直观性和趣味性。

2. 可靠连接系统：液压管路采用特制透明软管连接，不仅结构紧凑、布局合理，而且连接稳固，有效防止了漏油现象，确保了实验环境的清洁与安全。

3. 一体化集成：实验箱集成了液压元件、液压泵站、直流调速电机及电气控制单元，形成了一体化的教学设备，便于教师轻松携带至课堂进行实地演示与实物解析，提升了教学效率。

三、技术规格参数

• 输入电源：标准单相三线220V，50Hz，满足常规教学用电需求。

• 装置容量：小于0.3KVA，节能环保，适合长时间教学使用。

• 定量齿轮泵：额定压力高达1.6MPa，额定流量为4L/min，确保实验过程中液压系统的稳定供油。

• 直流调速电机：额定电压AC220V，额定功率180W，额定转速1400r/min，提供精准的动力输出，支持调速功能，满足不同实验需求。

• 外观尺寸：紧凑设计，尺寸为600mm400mm600mm，便于存放与移动。

四、丰富实训项目

1. O型换向阀换向回路：学习换向阀的工作原理及其在液压回路中的应用。

2. 进油节流调速回路：探究节流阀在调节液压系统流量与速度方面的作用。

3. 回油节流调速回路（重复项优化为“旁路节流调速回路”）：展示另一种通过节流阀实现调速的方法。

4. 减压阀减压回路：理解减压阀如何降低系统压力以满足特定元件的工作需求。

5. 压力调定回路：学习如何设置并维持液压系统的稳定工作压力。

6. 手动换向阀换向回路：实践手动换向阀的操作及其对液压流向的控制。

7. 变量泵调速回路：探索变量泵如何通过调整排量来改变液压系统的输出速度。

8. 节流平衡回路：分析节流阀在保持系统平衡状态中的作用。

9. 差动连接增速回路：了解差动连接如何提升液压缸或马达的运行速度。

五、配置清单概览

• 透明液压元件组（含各类阀门、油缸等）

• 定量齿轮泵及电机驱动单元

• 直流调速电机及控制器

• 透明液压软管及连接件

• 电气控制箱（含电源、开关、指示灯等）

• 实验指导书及教学软件（可选）

• 工具箱及备件包

六、配置清单
