气动与传感器综合实验平台特性详解

一、装置特色概述

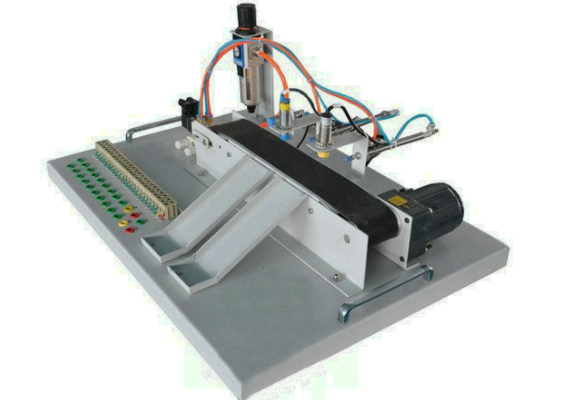

1. 模块化设计：本实验平台集成了底板、高效气动系统、物料传送机构、灵活料槽及先进电气控制等模块。气动模块包含电磁阀与气缸，物料传送则依托电机与同步传送带，实现物料的精准传输。

2. 电气集成控制：电气控制系统融合单相交流电机及减速器、电磁阀、气缸、开关电源，并配备电容、电感、磁性等多种传感器，通过PLC编程实现对交流电机、电磁阀的复杂控制，涵盖开关量、位置及时序逻辑控制，实现对传送带上物料的精准定位、辨识与分类。

二、技术参数规格

1. 电源要求：单相三线输入，电压范围220V±10%，频率50Hz。

2. 气源参数：气源压力需维持在0.2Mpa至0.55Mpa之间。

3. 工作环境适应性：适用于-10℃至+40℃的温度范围，相对湿度在25℃时不超过85%，且能在海拔低于4000米的地区稳定运行。

4. 能效控制：装置总容量设计低于0.5KW，注重节能。

5. 紧凑尺寸：平台外形尺寸为710mm X 500mm X 200mm，便于实验室布置。

三、实验台详细组成

1. 结构布局：实验台由稳固的底板、高效的传送机构及精准的分拣结构共同构成。

2. 气动组件：气动部分集成了调压过滤阀、电磁阀、调速阀、气缸及磁性开关，确保气动控制的精准与可靠。

3. 物料传输系统：物料传送部分由单相交流电机、减速器及同步带组成，实现物料的平稳传输。

4. 多元传感器配置：配备电容、电感、磁性等多种传感器，为实验提供全面的数据支持。

四、技术性能亮点

1. 电源系统：支持三相四线电源输入，配备指示灯显示电源状态，并集成漏电保护、过载及短路保护机制。提供多种电压输出选项，包括三相四线380V、220V安全插座输出、+24V/2A、+5V/1A及±12V/1A直流稳压输出，满足多样化实验需求。

2. PLC控制器：采用三菱FX1N40-40mR型号PLC，具备24点输入与16点输出，为复杂控制逻辑提供强大支持。

3. 重量与尺寸：实验台总重约100Kg，外形尺寸优化为168×75×150 cm³，确保操作便捷与空间利用最大化。

五、丰富的实训项目

（一）PLC控制实训

涵盖基础逻辑功能测试、定时器与计数器应用、跳转与分支功能训练、数据处理、电机与步进电机控制、自动控制系统模拟（如交通信号灯、搅拌器、电梯、自动售货机等）、机械手操作及三相异步电动机控制等多个方面，全面锻炼学生的PLC编程与应用能力。

（二）单片机实训

从基础存储器操作、数据转换到高级功能如PWM控制、串行通信、模数/数模转换、外部存储器扩展、实时时钟控制、步进电机驱动等，提供全方位的单片机学习与实践机会，助力学生深入掌握单片机技术。
