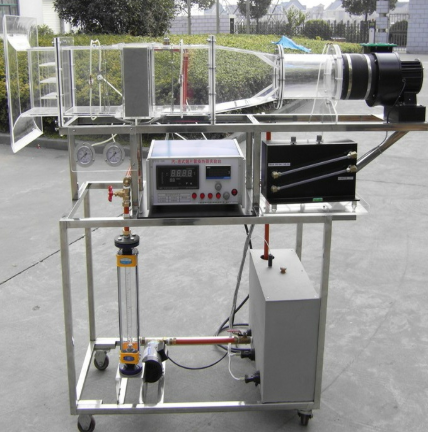

气—液式翅片管换热器实验台

气—液式翅片管换热器实验台

实验目的再阐述

1. 深入解析翅片管式换热器的构造与运作原理：本实验首要目的在于通过实际操作与观察，使参与者全面了解翅片管式换热器的内外部结构，包括其翅片排列方式、管束布局、流体通道设计等关键要素，从而深入理解该类型换热器如何实现高效热交换的物理机制。

2. 精准掌握换热系数与流体阻力的测试技术：在了解结构的基础上，实验进一步聚焦于换热系数及流体阻力的精确测量。通过运用专业的测试设备与方法，如循环防腐水泵、转子流量计、笛形管及差压测风速装置等，学习并掌握如何准确测定换热过程中的热效率（即换热系数）以及流体在换热器内流动时产生的阻力，为换热器的性能评估与优化提供科学依据。

主要配置与升级亮点

• 基础实验设备：配备有循环防腐水泵以确保流体循环的顺畅与防腐需求，转子流量计用于初步测量流体流量，翅片管式换热器作为实验核心部件，风洞实验段与离心式风机共同模拟实际工作环境中的风流条件，自动调节风门实现风量的精确控制。

• 高级测量系统：引入笛形管及差压测风速装置，结合固体调压模块实现加热功率的无级调节，进一步提升测量精度。控制测试仪表箱内集成巡检仪，直观显示温度、水及风的阻力、风速等关键参数，便于实时监控与分析。

• 增强型仪表与软件：II型配置在原有基础上进行了显著提升，增加带标准信号的多路万能信号输入巡检仪，实现多参数同步采集与处理；新增带标准信号的数显电流表电压表，直接读取电气参数，确保实验数据的全面性与准确性。此外，还引入了文丘里流量计配差压传感器，进一步提升流量测量的精确度与稳定性。同时，配备专业软件，实现数据的自动化处理、分析与报告生成，提升实验效率与科研水平。

配电与规格

• 电力供应：为确保实验设备高效稳定运行，提供380V电力供应，额定功率为10.5KW（原文中的10.5W应为笔误，实际应为KW）。

• 设备规格：整体设备尺寸设计为3500×500×1650mm，宽敞的操作空间与合理的布局设计，为实验操作与设备维护提供了便利条件。
