气—气热管换热器实验台

气—气热管换热器实验台

实验目的优化与阐述

1. 深入探究翅片管式热管换热器换热效能与热端介质温度之间的动态关联：
   本实验核心在于精确测量翅片管式热管换热器在不同热端介质温度条件下的换热量，旨在通过数据分析，揭示温度对换热器换热效率的具体影响机制。通过这一研究，不仅能够加深对换热器工作原理的理解，还能为换热器在实际应用中的优化设计和运行调节提供科学依据。

2. 系统评估热管倾斜角度变化对其工作性能的潜在影响：
   实验进一步拓展至热管倾斜角度这一变量，通过改变热管的安装角度，观察并记录其对热管传热效率、流体流动特性等关键参数的影响。此部分研究有助于理解热管在不同工况下的适应性及性能表现，为热管技术的广泛应用提供重要的实验数据和理论支持。

主要配置与设备升级

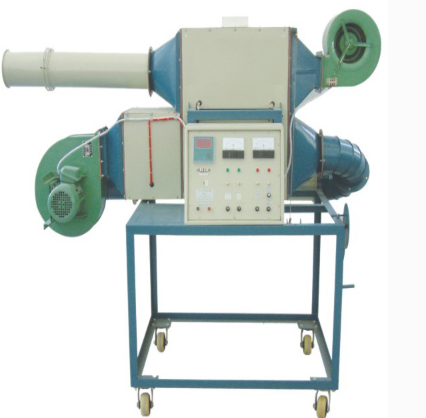

• 核心实验装置：采用先进的翅片管式热管换热器，确保实验结果的准确性和可靠性。加热段与被加热段分别配备循环加热风道，以模拟实际工作环境中的温度梯度。

• 风动系统：配置高性能鼓风机，提供稳定的气流支持，确保实验过程中热管两侧的热交换效率。同时，风机系统可根据实验需求进行调节，以满足不同实验条件下的测试要求。

• 流量监测与压差测量：装备笛形管流量计配差压传感器，实时监测并记录流体流量及压差数据，为分析热管工作性能提供关键参数。

• 加热控制与信号显示：采用固体调压模块实现加热功率的无级调节，确保实验过程中的温度控制精度。信号输入巡检仪集成显示温度、压差、电流及电压等关键信息，便于实验人员实时监控实验状态。

• 设备升级与智能化：II型配置在原有基础上增加带标准信号的多路万能信号输入巡检仪、数显电流表电压表以及专业软件，实现实验数据的自动化采集、处理与分析，提升实验效率与智能化水平。

配电与规格

• 电力供应：为确保实验设备正常运行，提供380V、3.5KW的稳定电力供应。

• 设备规格：整体设备尺寸设计为1500×500×1700mm，结构紧凑合理，便于实验操作与维护管理。
