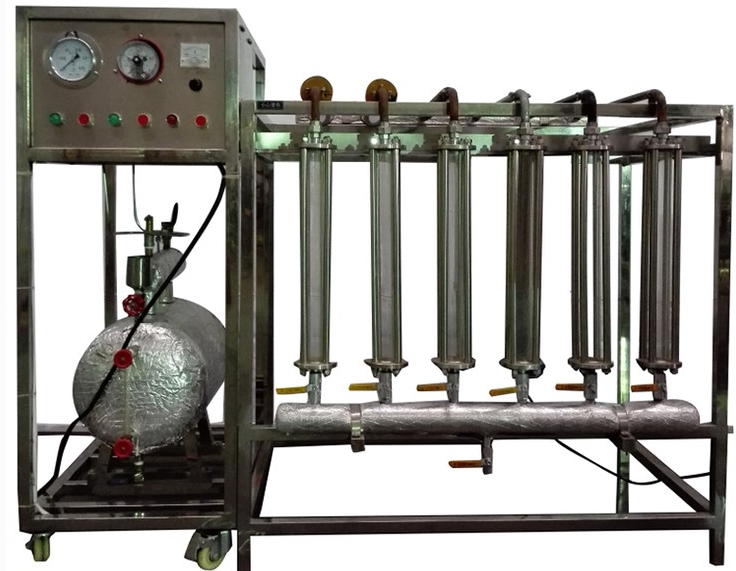

综合传热性能实验台

综合传热性能实验台

传热性能实验台实验目的深度解析：

1. 深入探究紫铜管形态与传热效率的关联：本实验旨在细致观察并分析，在保持紫铜管直径一致的前提下，不同形态（如铜裸管、涂黑管、翅片管等）如何通过影响自然对流与强制对流过程，进而对传热系数K值产生显著影响。这一探究不仅有助于理解不同表面处理及结构设计对传热效率的直接作用，还为优化热交换设备设计提供了实验依据。

2. 全面认知传热性能实验台的系统架构与性能调控：实验的另一核心目标是深入理解综合传热性能实验台的整体结构布局，包括其关键组件（如蒸汽发生器、热风幕风机、调节阀门组等）的协同工作机制，以及这些因素如何综合作用于传热过程，影响传热系数K的变化。此外，通过对实验平台的详细考察，还将提升对实验条件控制、安全保护及数据采集与分析等环节的认识水平。

传热性能实验台核心配置概览：

• 多样化紫铜传热管道：实验台配备了多种形式的紫铜管，包括未经处理的裸管、表面涂黑的增强吸收管、增加散热面积的翅片管，以及采用玻璃丝棉和锯末进行保温的隔热管等，旨在全面覆盖不同传热场景下的应用需求。

• 精密调控系统：通过调节阀门组实现对流体流量的精确控制，结合蒸汽发生器与热风幕风机的协同作用，为实验提供稳定且可调的热源与对流环境。同时，压力控制器及温度保护装置确保了实验过程的安全可靠。

• 高效数据采集与分析平台：不锈钢台架稳固支撑整个实验系统，控制屏则集成了数据采集、处理与显示功能，便于实时监测实验参数变化，为后续的数据分析提供有力支持。

技术参数细节解析：

• 电力供应与功率配置：采用三相AC380V±10% 50Hz电源供电，确保实验设备稳定运行。总功率不超过8.0KW，既满足实验需求又兼顾能效比。

• 实验管道规格：统一采用Φ20mm直径、500mm长度的紫铜管作为传热介质，便于对比不同形态下的传热性能。

• 凝结水计量与观察：特制Φ40×450mm硬质透明玻璃材质的凝结水计量管，直观展现凝结过程，便于精确测量与分析。

• 风机性能参数：配备风量达2000m3/h、功率370W的高效风机，为实验提供充足的强制对流动力。

• 安全防护与便捷性设计：蒸汽发生器集成安全阀、压力表继电器、温度控制器等多重安全保护装置，确保实验安全无忧。同时，不锈钢可移动支架配备双刹车轮，便于实验设备的灵活布置与固定。
