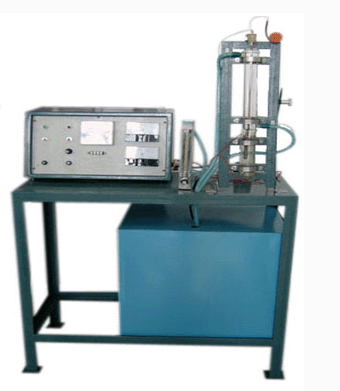

玻璃热管换热器实验装置

玻璃热管换热器实验装置

实验宗旨与目标：

1、深入探究透明换热器内部结构：旨在通过直观观察玻璃热管换热器的设计构造，增进对换热器工作原理及流体流动路径的理解。

2、精确计算传热性能参数：利用实验装置，对玻璃热管换热器中的传热媒体进行传热系数和热效率的详细计算，掌握传热性能评估的关键方法，为优化换热器设计提供数据支持。

核心设备配置概览：

• 核心换热元件：采用高透明度玻璃材质的热管换热器，便于直接观察内部热传递过程及流体状态变化。

• 热源与冷源系统：配备热水加热器作为热源，流动的冷水换热外套作为冷源，形成完整的热交换循环体系。

• 流体循环装置：集成循环水泵，确保热水与冷水在换热器中的持续流动，提高热交换效率。

• 温度监控设备：热段与冷段进出口均设有温度测试装置，精确测量流体在换热前后的温度变化，为传热系数计算提供关键数据。

• 辅助设施：包括不锈钢台架，用于稳固支撑整个实验装置；水箱，用于储存和供应冷热水；以及便于观察与操作的玻璃容器等。

II型升级亮点：

• 增强数据采集能力：新增带标准信号的多路万能信号输入巡检仪，能够同时监测多个参数，提升数据采集的全面性和准确性。

• 直观显示与记录：配备带标准信号的数显电流表电压表，实时显示电流与电压值，便于监控设备运行状态；同时，配套软件支持数据自动记录与分析，减轻人工负担。

电力配置与规格说明：

• 安全配电：实验装置采用220V电压供电，总功率不超过1200W，确保实验过程的安全与稳定。

• 紧凑设计：整体尺寸设计为1000×600×1200mm，既满足实验操作空间需求，又便于在实验室中灵活布置。
