离心泵综合实验装置

离心泵综合实验装置

实验宗旨与教学目标：

1、服务于工程流体力学（水力学）教育实践：本实验设计旨在作为工程流体力学课程中的一项重要实践环节，通过动手操作与观察分析，加深学生对理论知识的理解和应用能力。

2、深入探索离心泵的结构与性能：通过实际操作，学生将能够直观地了解离心泵的内部构造，理解其运行特性，并熟悉离心泵基于离心力原理实现液体输送的工作方式。

3、掌握离心泵性能测试的关键技术：实验中，学生将学习并实践如何测量离心泵在不同工况下的主要参数，如流量、扬程、功率等，进而绘制出离心泵的特性曲线，为工程设计和优化提供数据支持。

4、探索泵系统的复杂运行模式：通过泵串、并联实验的设置，学生将有机会探究泵组在不同组合方式下的性能变化，理解泵系统在实际应用中的多样性和灵活性。

5、研究泵汽蚀现象及其影响：特别安排的泵汽蚀实验，旨在让学生观察并理解在特定条件下，泵内部发生的汽蚀现象及其对泵性能的影响，增强对流体动力学复杂现象的认识。

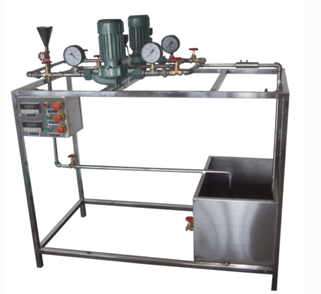

主要实验装置与配置概述：

• 核心设备：采用20SG2.5-15G型管道离心泵，具备较宽的实验范围，能够清晰地展现包括空化汽蚀在内的多种流动现象，其额定功率、转速、吸程、效率等参数均经过精心选择，以满足实验需求。

• 测量仪器：配备高精度压力表（Y-100型，量程0-0.6Mpa）、文丘里流量计（流量范围0～5.5 m3/h），以及用于监测泵功率的电控箱，确保实验数据的准确采集与分析。

• 实验环境控制：实验装置能在0-40°C的温度范围内及相对湿度不超过90%RH的环境中稳定运行，电源供应稳定可靠（220V/50Hz），支持连续操作，满足长时间实验需求。

• 蓄水箱与循环系统：约70L的不锈钢蓄水箱，不仅容量适中，还具备自循环功能，当停止供水并开启灌泵阀时，能有效模拟泵运行时出现汽蚀现象的条件。

• 整体结构与材质：实验管道、阀门及整体框架均采用不锈钢材质，耐腐蚀、易清洁，且结构紧凑、美观，便于实验操作与观察。

• 尺寸与布局：整体装置外形尺寸为1650×650×1500mm，布局合理，确保实验空间的有效利用与实验过程的安全性。
