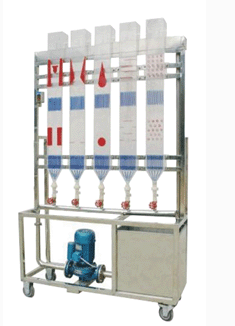

流动图形演示实验装置

流动图形演示实验装置

实验目标及核心内容：

1、展示流体边界效应的多样流动模式：本实验旨在通过模拟流体流经不同边界条件的场景，直观展示并观察流体在这些条件下的流线轨迹、涡旋形成与演变等动态特征，从而深化对流体运动基本规律的理解与掌握。

2、模拟典型工程流体流动现象：特别设计环节，用于演示水流如何绕流圆柱体、不同迎角下的机翼流动状态，以及流动区域在突然放大或缩小时的行为变化。这些实验不仅还原了自然界与工程领域中常见的流体流动场景，还促进了学习者对复杂流体动力学原理的直观感知。

3、强化边界层分离现象的理解：边界层分离作为流体动力学中的一个重要且复杂的现象，本实验通过精心设计的实验条件，使参与者能够亲眼目睹并理解这一现象的发生过程，进而认识到其在航空、水利、建筑等实际工程领域中的广泛影响。

关键设备配置与技术亮点：

• 高清显示与照明系统：配备有180×800mm的有机玻璃显示面，结合先进的灯光照明技术，确保实验过程中无论是微小的气泡运动还是宏大的流动形态变化，都能被清晰捕捉并生动呈现，为观察与分析提供便利。

• 灵活调节的掺气装置：该装置允许用户根据实验需求，自由调整掺气量及气泡大小，以模拟不同气体含量对流体流动特性的影响，增加实验的灵活性与多样性。

• 精致美观的实验装置：器外罩及流场边界采用色彩和谐、加工精细的有机玻璃材料制成，不仅提升了实验装置的视觉美感，还确保了实验环境的透明性与安全性。不锈钢框架的设计则确保了结构的稳固性与耐用性，同时简化了操作流程，提升了用户体验。

• 适应广泛环境条件的运行能力：实验装置能在0-40°C的温度范围内及相对湿度不超过90%RH的环境中稳定运行，同时支持220V/50Hz的电源供应，确保了实验的广泛适用性与可靠性。
