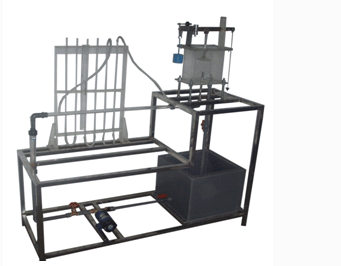

动量定律实验装置

动量定律实验装置

一、实验目的细致阐述

1. 强化工程流体力学教学实践：本实验专为工程流体力学（水力学）教学量身设计，旨在通过实践操作加深学生对理论知识的理解与掌握，提升教学效果。

2. 精准测量水流冲击力：通过精密的实验装置，准确测定管嘴喷射水流对挡板产生的冲击力，为水流动力学特性的研究提供可靠数据支持。

3. 探索动量修正系数与射流角度的关系：通过测定不同射流出射角度下的动量修正系数，深入分析其与动量力之间的相关性，揭示流体动力学的内在规律。

4. 验证动量方程的应用：将实验测得的冲击力与基于动量方程计算得出的理论值进行对比分析，验证动量方程在实际应用中的准确性和适用性，加深学生对动量方程的理解和应用能力。

二、主要实验配置与特色

1. 高效能水泵系统：配备低噪声、无锈蚀的环保型水泵，具备10米最高扬程和12L/min最大流量，转速高达2800r/min，仅需90W功率即可驱动，确保实验过程中水流供应的稳定与充足。

2. 大容量蓄水箱：采用20升容量的PVC板焊制蓄水箱，坚固耐用且易于清洁，为实验提供充足的水源储备。

3. 精准流量计：选用LZS-15型液体转子流量计，流量范围覆盖60-600L/H，确保实验过程中流量测量的精确性。

4. 透明可视化实验水箱：实验水箱由高透明度有机玻璃制成，内置称重装置及实验平板与管嘴，管嘴内径约为8mm，便于观察水流状态并直接测量冲击力。

5. 全循环水系统设计：实验用水采用全循环设计，有效节约水资源并减少实验过程中的环境干扰。

6. 不锈钢框架与耐用管路：整体框架及管路系统均采用不锈钢材质构建，具有优异的耐腐蚀性和稳定性，确保实验设备长期使用的可靠性与安全性。

7. 紧凑合理的外形尺寸：实验装置整体尺寸为1200×450×1450mm，结构紧凑且布局合理，便于在实验室内灵活布置与操作。
