一、实验目的深度剖析

1. 精通毕托管测速技术：通过本实验，学员将熟练掌握运用毕托管测量流体中特定点流速的方法与技巧，提升解决实际流速测量问题的能力。

2. 深入解析毕托管结构与应用：深入了解毕托管的内部构造、工作原理及其在不同流体环境中的适用性，为日后在相关领域的应用打下坚实基础。

3. 探究管嘴淹没射流流速特性：分析管嘴淹没射流过程中点流速的分布规律，以及点流速因数随条件变化而变化的趋势，加深对流体动力学特性的理解。

二、主要实验配置与特点

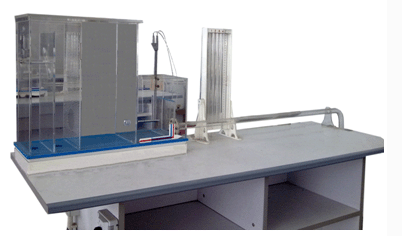

1. 关键设备配置：实验装置集成了水泵、蓄水箱、毕托管、测压计、射流装置、恒压水箱、计量水箱、自循环系统以及不锈钢框架等核心部件，确保实验过程的高效与准确。

2. 蓄水箱规格：特制蓄水箱尺寸为400×450×450mm，容量适中，满足实验需求。

3. 高效环保水泵：选用低噪声、无锈蚀的环保型小水泵，最高扬程达10m，额定流量为12L/min，功率仅为90W，既保证了实验效果，又兼顾了环保与节能。

4. 透明观察箱：恒压供水箱及计量水箱均采用透明有机玻璃制作，便于直观观察水流状态，提高实验的可视化程度。

5. 稳定运行环境：实验设备设计有严格的运行环境要求，包括温度范围0-40°C（原文“400C”显属笔误），相对湿度不超过90%RH，电源标准为220V/50Hz，支持连续操作，确保实验结果的可靠性与稳定性。

6. 安全测压系统：测压管直径为φ8mm，压差计内使用无毒的水作为指示液，操作安全无忧，便于准确测量流体压力差。

7. 精确流速范围：实验流量范围设定为0～200ml/s，毕托管适用范围覆盖20～200cm/s，而实验流速则精确控制在100～200cm/s之间，满足对特定流速区间的深入研究。

8. 坚固耐用框架：整体框架采用不锈钢材质构建，不仅提升了装置的稳定性与耐用性，还确保了实验过程中的安全操作。

9. 合理外形尺寸：实验装置整体尺寸为1500×500×1550mm，空间布局合理，便于实验操作与设备维护。
