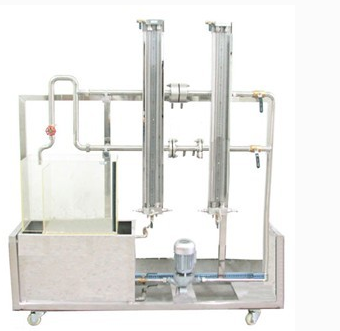

流量计校核实验装置

流量计校核实验装置

实验目标再阐述：

1、深入理解节流式流量计的构造原理与广泛应用：本实验旨在通过实际操作与观察，使实验者能够详尽了解节流式流量计（如孔板流量计与文丘里流量计）的内部构造，掌握其测量流量的基本原理，并认识到这类流量计在工业生产、科研实验中的广泛应用场景。

2、精通流量计校准技术，确保测量准确性：实验将重点教授流量计的校准流程与方法，包括标准装置的使用、测量数据的记录与处理等，旨在使实验者能够独立完成流量计的校准工作，确保测量结果的精确可靠，为后续的流量计量提供有力保障。

3、探究流量系数的变化规律，深化理论知识：通过一系列精心设计的实验步骤，实验者将亲自动手测定不同工况下流量计的流量系数，并观察其随流量、压差等参数变化而呈现出的规律性变化。这一过程将加深实验者对流量系数概念的理解，促进理论知识与实践经验的深度融合。

实验装备与参数概览：

• 高效动力源：采用最大流量达30L/min、最高扬程16m的水泵作为实验流体的驱动装置，其功率为370W，工作电压220V，转速稳定在2850r/min，确保实验过程中流体流动的稳定性与可控性。

• 精密节流元件：孔板流量计与文丘里流量计作为实验的核心测量元件，分别采用8mm孔径的不锈钢孔板与喉径的文丘里管，以实现对流体流量的准确测量。

• 大容量计量与蓄水系统：配备容积为15L的计量水槽与20L的蓄水箱，采用全循环水设计，确保实验过程中水资源的充分利用与循环使用。

• 坚固美观的实验框架：实验装置安装于结构紧凑、外形美观、操作便捷的不锈钢框架之上，不仅提升了实验的整体美观度，也确保了实验设备的稳固与安全。

• 先进的数据采集与处理系统：引入数据采集型系统，集成计算机、微机接口、数据处理软件、压差传感器、涡轮流量计及流量积算仪等先进设备，实现对压差、流量等实验数据的实时在线监测与自动处理，大大提高了实验效率与数据精度。
