离心泵性能测定实验装置

离心泵性能测定实验装置

实验宗旨深化：

1、深入剖析离心泵构造与性能特点：本实验首要目标在于深入探索离心泵的内部结构，理解其各部件的功能与相互作用，并通过实际操作，掌握离心泵的运行流程与技巧，为后续应用打下坚实基础。

2、绘制离心泵特性曲线以量化性能：在特定转速条件下，精确测量并记录离心泵在不同工况下的流量、扬程、功率等关键参数，进而绘制出详尽的特性曲线图。此过程不仅有助于直观展示离心泵的性能变化趋势，也为性能优化与选型提供了科学依据。

3、深化理解离心泵工作机理：通过实验现象的观察与分析，结合理论知识，深入剖析离心泵如何通过旋转叶轮产生离心力，从而实现液体的吸入、加压与输送的全过程。这一过程将加深对离心泵工作原理的理解，促进理论与实践的深度融合。

实验装置与配置精述：

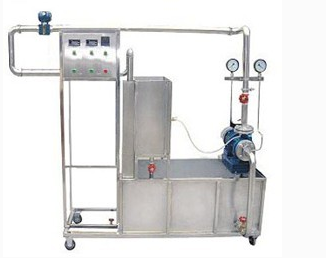

• 核心设备：选用高性能卧式离心泵，设计流量6m³/h，扬程高达15m，配备370W高效电机，确保实验过程中的稳定输出。

• 精准测量系统：配备高精度涡轮流量计，量程覆盖0.5～8m³/h，满足多种实验需求；同时，采用Y-100型压力表与真空表，分别监测系统压力与吸入侧真空度，确保数据准确可靠；数字型功率表，精度达1.0级，精确记录电机功耗。

• 稳定供水系统：采用大容量蓄水箱，材质优良（PVC或不锈钢），容积约80L，确保实验过程中水的持续供应与循环利用。

• 美观实用框架与控制台：整体框架与控制屏均采用不锈钢材质，设计紧凑美观，操作流程简洁明了，不仅提升了实验环境的整洁度，也便于实验人员的操作与监控。

• 先进数据采集系统：配备数据采集型系统，集成计算机、微机接口、数据处理软件等先进设备，实现对流量、压力等实验数据的实时在线监测与自动处理，大大提高了实验效率与数据精度。此外，该系统还配备变频器，可根据实验需求灵活调节离心泵转速，进一步拓展了实验范围与深度。
