电维修综合实训考核装置

电维修综合实训考核装置

一、产品综述

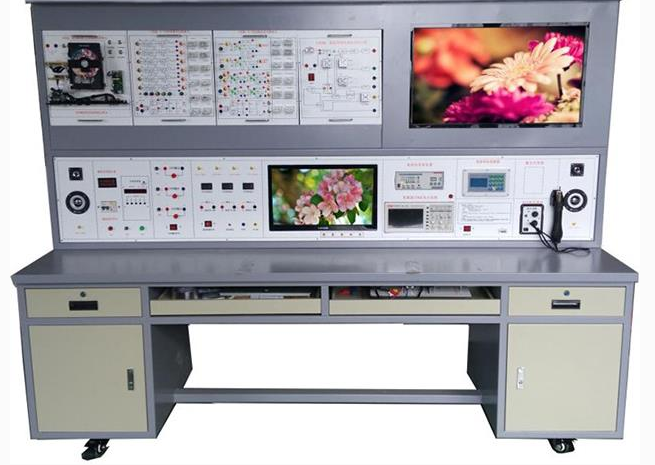

针对现代家电维修技术的教学与实训需求，我们研发了家电维修综合实验台。该实验台严格遵循《家用电子产品维修工职业技能实训和鉴定设备技术规范》标准，旨在满足高职院校、职业学校等教育机构在电子技术、电子电器应用与维修等专业的教学和实训需求。通过本实验台，学生可以深入理解和掌握液晶电视、变频空调、智能冰箱等多种家电的整机结构、工作原理及维修技能。

二、核心功能与应用

本实验台具备全面的家电维修教学与实训功能，包括液晶电视/高清EVD机/变频空调/智能冰箱/智能热水器/电磁炉/智能电饭锅/5.1功放家庭影院/全自动洗衣机/微波炉等多种家电的整机结构学习、工作原理分析、实验测量、波形测试、检修测试、实验模拟、故障演示、功能测试、工厂调试以及实操训练等。

实验台的应用领域广泛，包括国家示范性中等高等职业院校电子技术项目建设开发、高级技工学校电子技术项目建设开发、电子教学实验实训室建设、家电维修一体化教学实施、家用电器类维修实操以及中级、高级工的技能鉴定考核等。

三、实验台主要配置

本实验台依据专业教学实验实训考核需求，设计了多个主体模块，包括：

1. 液晶电视教学系统实训主体模块

2. 变频空调系统教学实训主体模块

3. 智能冰箱控制系统实训主体模块

4. 家用热水器控制系统实训主体模块

5. 电磁炉控制系统实训主体模块

6. 电饭煲控制系统实训主体模块

7. 微波炉控制系统实训主体模块

8. 洗碗机控制系统实训主体模块

9. 5.1功放系统控制效果实训主体模块

10. 全自动洗衣机控制系统实训主体模块

以液晶电视教学系统实训主体模块为例，本模块包含以下配置与功能：

1. 液晶电视实训主板：采用MST方案设计的实训主板，具备快速分离拆卸设计，方便独立教学及损坏独立更换。同时，配套清晰电路原理图纸、工作分析教程及教学实训教材，支持各种实验测量、波形测量、故障演示等教学实训项目。

2. 供电部分：突出主要电压测试点，方便学生独立进行电压监测和故障排查。同时，配套电路原理图纸、工作分析教程及教学实训教材。

3. 背光部分：采用快速分离拆卸设计，便于独立教学及项目实训。配套教学实训教材，支持背光部分的实验测量、故障演示及检修实训。

4. 工作指示：通过直观指示设计，展现整机系统启动过程，帮助学生理解系统运行原理。

5. 电压监测：直观显示整机各组供电电压/电流，支持实验测量、工作显示、启动显示及检修实训。

6. 操作控制：通过功能按键开关和遥控接收控制整机系统运作，支持多功能遥控器进行各项实验实训项目教学。

7. 配套软件与教材：提供丰富的视频教程、实训教材及工厂调试实操技能，助力学生掌握液晶电视维修与调试技能。

四、变频空调系统教学实训主体模块简介

本模块旨在帮助学生了解变频空调控制部分的结构及原理，掌握各模块在整个控制系统中的作用，以及变频空调电气控制线路原理和电器元件的测量及系统运行原理。通过实际操作与实验，学生能够深入理解变频空调的工作原理及维修技能。
