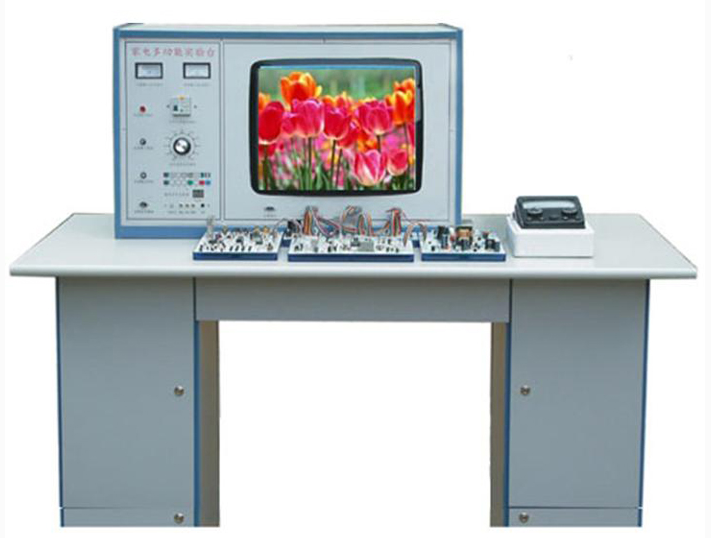

纯平彩色电视机维修实训台

纯平彩色电视机维修实训台

一、产品概述

纯平彩色电视机维修实训台，结合国内外教学仪器的先进理念，针对当前实验室教学的实际需求与发展趋势，进行了精心的性能与结构改进。该实训台采用模块化设计，布局科学，操作便捷，每个模块都能独立进行故障模拟、测试、研究与分析。同时，为了满足教学灵活性，教师可根据教学需求自编实验，有效提升学生的实践能力和问题解决能力。

二、技术规格

1. 工作电源：AC220V±10% 50Hz，确保设备稳定运行。

2. 外形尺寸：138cm（高）×80cm（宽）×160cm（长），设计紧凑，便于放置。

3. 整机功率：小于0.5KVA，节能环保。

4. 安全保护：设备采用输入电源隔离和浮地设计，配备电压漏电保护装置和短路保护，确保使用安全。

三、功能特点

1. 彩色信号发生器：具备16种标准测试信号，用于检测电视机的行场线性、彩度、亮度及公共通道性能。

2. I2C总线控制单片彩色电视机：采用先进的数字控制技术，支持遥控器进入工厂状态进行实验，包括行幅、场幅、场线性、RGB三基色、AGC、ASB等调试功能。

四、主要配置

1. 电源及显示系统：包括交流输入电表、隔离变压输出电压表、行电压指示表、行电流表等，确保电源稳定与显示准确。

2. 安全防护系统：漏电开关、电源输入输出保险、安全隔离变压器等，确保使用安全。

3. 信号源系统：彩色信号发生器，提供丰富的测试信号。

4. 显示系统：21寸彩色显示器，内置彩色与黑白高压包，配备高音质扬声器。

5. 测量工具：FM-500型指针万用表，满足基本测量需求。

五、实验功能

1. 支持三洋单片彩电（I2C总线控制）的维修与调试实验。

2. 利用彩色信号发生器进行多种信号测试与分析。

六、全透明单元板配置

为了便于学生观察与理解电视机内部电路结构，实训台配备全透明单元板，包括：

1. 彩色电视机行输出电路单元，展示行输出电路的工作原理。

2. 彩色电视机开关电源电路单元，揭示开关电源的工作机制。

3. I2C总线控制高频头、遥控、中放、解码、亮度电路单元，展示数字控制技术在电视机中的应用。

4. I2C总线控制输出电路单元，让学生了解输出电路的设计原理。

5. I2C总线控制视放电路单元，直观展示视放电路的结构与功能。
