四层消防培训电梯教学模型
一、概述
消防电梯模拟教学模型，作为电梯专业教学的关键工具，不仅为消防局电梯技能培训、各类院校以及电梯维修管理部门提供了直观的教学平台，更在促进电梯专业人才的培养上起到了至关重要的作用。经过精心设计和深入研究，该模型以其高度的仿真性和互动性，成为电梯教学和培训领域的一大亮点。

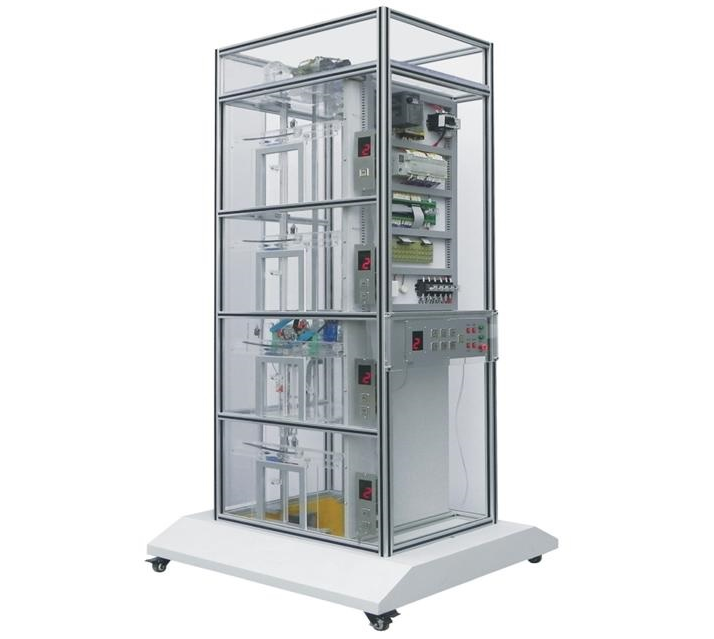

本模型基于升降式电梯的常见结构，运用透明有机材料打造，其内外部结构与真实电梯无异，且功能齐全。透明的材质使得电梯的内部结构和运作机制一目了然，为学生提供了直观的学习体验。同时，模型的电气控制系统采用PLC和VVVF技术，确保了模型在实际操作中的稳定性和可靠性。
二、模型特点
透明设计：电梯大部分部件采用透明有机材料制成，便于观察内部结构。
功能齐全：具备实际电梯的多种功能，如自动平层、自动开关门等。
易于操作：模型设计简洁明了，操作简便，便于学生上手。
安全可靠：模型在设计和制造过程中严格遵循安全标准，确保使用过程中的安全性。
三、电梯基本功能
超速安全保护系统：在电梯超速或高速下滑时，限速器会紧急制动，确保乘客安全。
缓冲装置：在电梯发生蹲底或冲顶时，缓冲器能够吸收能量，减轻冲击。
门安全触板保护装置：当门在关闭过程中遇到障碍物时，会自动重新打开，避免夹伤乘客。
限位开关：保护电梯在井道内正常运行，避免超出安全范围。
四、消防电梯功能及使用方法
（一）功能
火灾时自动返回首层并打开电梯门。
消防员专用状态下，电梯仅受消防员控制。
楼层叫梯按钮在消防状态下失效。
（二）使用方法
消防员到达首层后，使用工具击碎消防电梯按钮的保护玻璃，并启动消防按钮。
电梯进入消防状态后，会自动运行至首层并打开电梯门。
七：四层透明仿真教学电梯配置清单
序号 | 名 称 | 单位 | 数量 | 备 注 |
1 | 电梯井道 | 台 | 1 | |
2 | 三菱FX3U-64MR型可编程控制器 | 套 | 1 | 安装在电气控制板上 |
3 | 三菱FR-D720S-0.4型变频器 | 只 | 1 | 安装在电气控制板上 |
4 | 到层提示电铃 | 个 | 1 | 安装在电气控制板上 |
5 | 曳引电动机 | 台 | 1 | 安装在电梯架顶部 |
6 | 蜗轮减速器（15:1） | 台 | 1 | 安装在电梯架顶部 |
7 | 连轴器 | 只 | 1 | 安装在电梯架顶部 |
8 | 电磁制动器 | 只 | 1 | 安装在电梯架顶部 |
9 | 曳引轮 | 只 | 1 | 安装在电梯架顶部 |
10 | 导向轮 | 只 | 2 | 安装在电梯架顶部 |
11 | 限速器 | 只 | 1 | 安装在电梯架顶部 |
12 | 旋转编码器 | 只 | 1 | 安装在电梯架顶部 |
13 | 导轨 | 条 | 4 | 安装在井道上 |
14 | 对重装置 | 个 | 1 | 安装在导轨上 |
15 | 重块 | 块 | 若干 | |
16 | 弹簧缓冲器 | 只 | 2 | 安装在电梯底座坑里 |
17 | 纲丝索 | 根 | 5 | 安装在井道中 |
18 | 限速器钢索张紧装置（重块） | 个 | 1 | 安装在电梯底座上 |
19 | 超载装置 | 套 | 1 | 安装在轿厢顶部 |
20 | 随行电缆 | 条 | 1 | 安装在井道中 |
21 | 永磁感应器 | 只 | 1 | 安装在井道中 |
22 | 楼层召唤盒 | 块 | 4 | 安装在各楼层外部 |
23 | 轿厢内操纵盒 | 块 | 1 | 安装在电梯底座外部 |
24 | 楼层显示屏 | 个 | 5 | 安装在各楼层及侧面外部 |
25 | 层门机构 | 扇 | 4 | 安装在各楼层外部 |
26 | 轿厢 | 只 | 1 | 安装在导轨上 |
27 | 安全钳 | 对 | 2 | 安装在轿厢架底部 |
28 | 导靴 | 只 | 2 | 安装在轿厢架顶部 |
29 | 门机装置 | 套 | 1 | 安装在轿厢上 |
30 | 照明灯 | 只 | 1 | 安装在轿厢一侧 |
31 | 风扇 | 只 | 1 | 安装在轿厢背部 |
32 | 电气控制板 | 块 | 1 | 安装在电梯架一侧 |
33 | 报警蜂鸣器 | 只 | 1 | 安装在电气控制板上 |
34 | DC 12V电源板 | 块 | 1 | 安装在电气控制板上 |
35 | 交流接触器 | 只 | 1 | 安装在电气控制板上 |
36 | 漏电脱扣器 | 只 | 1 | 安装在电气控制板上 |
37 | 接线板 | 块 | 1 | 安装在电气控制板上 |
38 | 极限开关（上、下） | 只 | 4 | 安装在井道上、下部 |
39 | 内六角扳手（M2、M3、M5、M6）、 | 只 | 各1只 | 工具 |
40 | 活扳手150mm | 把 | 1 | 工具 |
41 | 轴用挡圈钳 6# | 只 | 1 | 工具 |
42 | 尖嘴钳 | 只 | 1 | 工具 |
43 | 十字螺丝刀Φ3、Φ6 | 只 | 1 | 工具 |
44 | 一字螺丝刀Φ3、Φ6 | 只 | 1 | 工具 |
45 | 502胶水 | 瓶 | 1 | 工具 |
46 | 常用螺钉 | 枚 | 若干 | 工具 |
47 | 微动开关 | 只 | 4只 | 工具 |
48 | 毛巾 | 条 | 1 | 工具 |
49 | 变频器使用手册 | 册 | 1 | 工具 |
50 | 三菱PLC连接线 | 条 | 1 | 工具 |
51 | 旋转编码器使用说明书 | 册 | 1 | 工具 |
52 | 教学电梯使用说明书 | 册 | 1 | 工具 |
53 | 考核器 | 台 | 1 |
