一、产品简介

电梯电气安装与调试实训教学系统（以下简称系统）是依据现代电梯电气安装调试与维护的实际需求，专为学生和技术人员打造的一款实训平台。该系统适用于各类教育机构如职业院校、技工学校等开设的楼宇自动化、机电自动化等电梯相关专业，同时也为职业资格鉴定中心和培训考核机构提供了理想的实训工具。

本系统采用先进的NICE1000电梯一体化控制系统，曳引机组、井道模拟以及电气安全保护装置均通过高仿真模拟器件实现。学生可参照电梯电气图纸，对系统各部分进行安全可靠的接线操作，通过模拟运行来检验连接的正确性并排除潜在故障。此系统旨在帮助学生掌握电梯电气的基本原理与调试技巧，为将来的实际工作打下坚实基础。

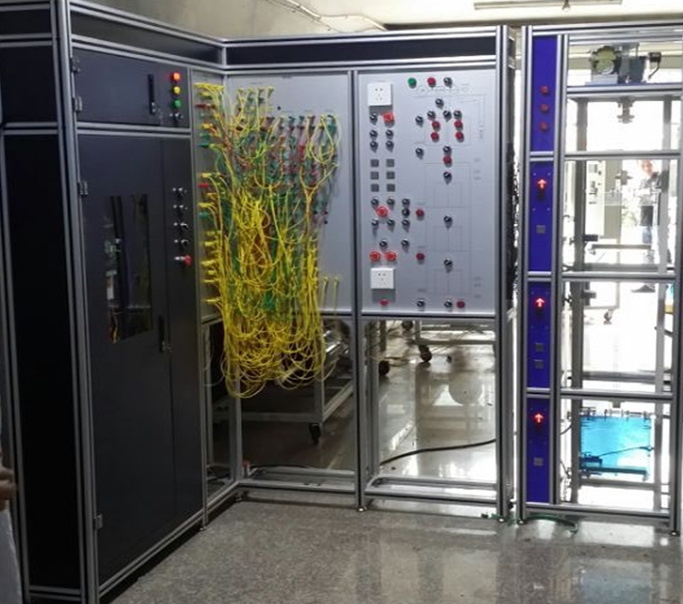

本系统主要由电源箱、控制柜、接线面板A、接线面板B以及模拟信号板等核心组件构成。实训过程主要围绕接线面板A和接线面板B的连接展开，确保学生在实训中能够充分锻炼实践技能。

二、产品特色

1. 紧凑设计：采用“L”形支架结构，有效减少占地面积，同时支持多台并排布置，形成实训室的工位式布局，便于学生分组实训和教师教学管理。

2. 真实模拟：配备真实的电梯总电源箱和微机控制柜，确保学生在实训中接触到的设备与实际工作环境中的设备一致，实现学习与工作的无缝对接。

3. 直观教学：模拟器件嵌入电梯井道结构图形中，使调试过程更加直观易懂，便于学生理解和掌握电梯电气系统的运行原理。

4. 安全保障：采用高绝缘的安全型插座与带绝缘护套的高强度安全型插线，区分强、弱电流的不同规格，确保学生在实训过程中的安全。

三、主要技术参数

1. 电源输入：三相五线 AC380V 50Hz，确保系统稳定运行。

2. 安全保护：包括接地保护、漏电保护（动作电流≤30mA）、过压保护、过载保护和短路保护，全面保障系统安全。

3. 整机功耗：≤0.75KW，节能环保。

4. 整机重量：≤150KG，便于搬运和安装。

5. 外形尺寸：2000mm×1150mm×2100mm（长×宽×高），适应各类实训室空间布局。

四、电梯电气安装与调试实训考核装置配置清单

五、配套工具清单

六、电梯电气安装与调试实训考核装置实训项目

1.电梯电气照明回路的连接与调试；

2.电梯电气主控回路的连接与调试；

3.电梯电气安全回路的连接与调试；

4.电梯曳引机组的连接与调试；

5.基本参数设置实训；

6.电机自动调谐实训；

7.矢量控制参数设置实训；

8.运行参数设置实训；

9.楼层参数设置实训；

10.功能输出参数设置实训；

11.门功能参数设置实训；

12.井道自学习实训；

13.电梯一体化控制器故障码的查询与检修。
