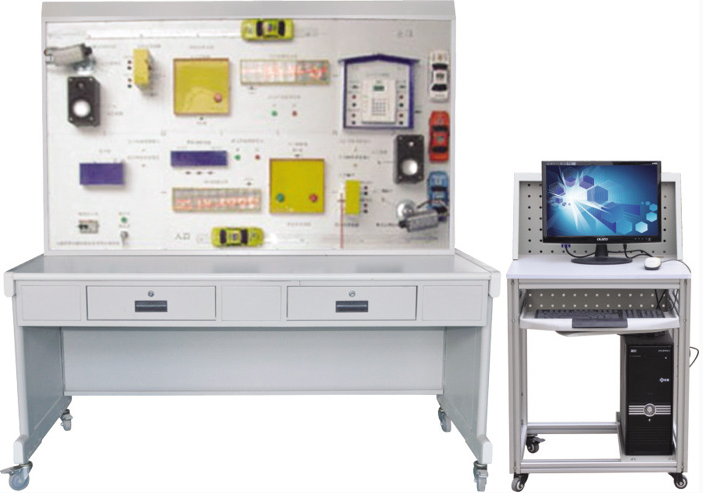

停车场计费管理系统实训装置

停车场计费管理系统实训装置

一、系统简述

本停车场管理系统基于先进的感应式IC卡读卡技术，集成了射频卡识别、自动挡车道闸控制、车辆感应以及工业控制技术等，旨在实现高效、安全的停车管理。系统采用模块化设计，可根据不同需求灵活配置，有效提升管理效率，避免资源浪费和票款流失。

此实训装置精准反映了当前建筑电气、楼宇智能化专业对于停车场系统的实训要求，为学员提供了深入理解停车场系统工作原理和先进识别技术的平台。

二、系统实训功能

本系统支持全面的停车场管理操作演示，包括出入口控制器的配置、仿真车辆的出入控制、摄像机图像对比、闸道及地磁感应系统工作原理的学习等。此外，还涵盖了月租卡设置、计费管理软件的使用、线路设计与连接，以及与其他一卡通设备联网进行综合实训的功能。

1. 车辆入场：当车辆进入时，系统通过读感器自动检测并验证IC卡的合法性。合法车辆将获得道闸开启的权限，并触发数字录像机拍摄车辆照片，记录入场时间并传输至电脑。

2. 临时车辆管理：临时车辆需从出票机领取临时卡，同样经过验证后入场，并记录相关信息。

3. 车辆出场：系统对出场车辆进行验证，确保卡片与车辆匹配，防止偷盗。同时，数字录像机再次拍摄照片并记录出场时间。

4. 收费管理：对于临时车辆，系统将根据停留时间自动计算费用，并提示司机缴费。

系统还具备图像捕捉功能，通过对比入场和出场时的车辆图像，确保车辆与卡片的一致性，有效防止车辆被盗。

三、实训项目

本实训装置为学员提供了丰富的实训项目，包括停车场管理流程、设备安装与连接、摄像机安装调试、图像比对、系统接线、收费与卡片管理、系统调试与故障处理、以及与其他系统的扩展实训等。

四、技术指标

本系统符合以下技术指标：

• 工作电压：单相三线220V±5% 50Hz

• 整机容量：小于300W

• 外型尺寸：150×880×120cm³

• 安全保护：系统内置漏电自动保护装置，确保设备与人身安全。
