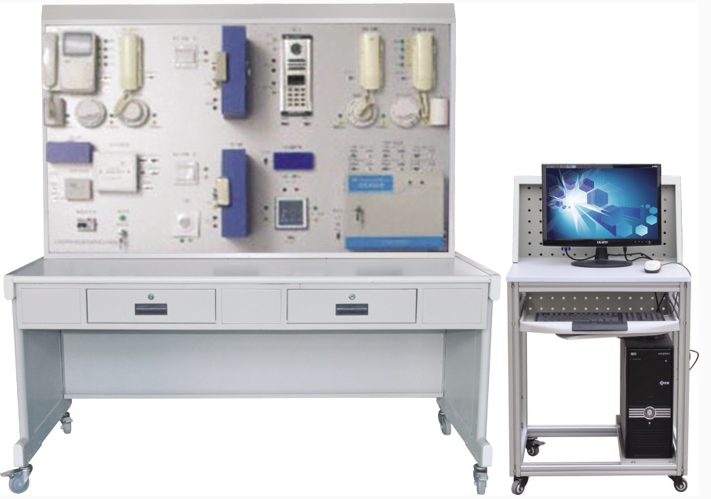

一、装置组成与功能概述：

本实训装置针对楼宇对讲及门禁系统进行了全面设计，控制部分采用实物设备，而控制对象则通过高精度仿真模型来模拟实际环境。装置核心组件包括对讲主机、联网板、可视电源、可视户机、网络控制器、门禁考勤机等，并配备有电脑中心软件系统。整个系统支持多种实训操作，如楼宇对讲系统操作演示、对讲机与门禁系统的安装与连接、电控锁与灵性锁的工作原理及安装调试等。同时，该系统还能与一卡通及小区系列中的其他设备联网，进行综合性的实训操作。

二、关键设备特点与技术参数：

1. 对讲主机：

• 采用不锈钢外壳，设计合理，便于安装和维修。

• 主机板采用双面印刷电路板，一体化设计，便于维护。

• 支持弹性编码模式，适应不同应用结构。

• 设有不间断直流稳压电源，保障停电时自动切换为蓄电池供电。

• 视频部分独立供电，提高抗干扰性能。

• 可视与非可视分机兼容于同一系统。

• 配备4防区报警控制器，功能强大，使用方便。

• 可连接个人电脑，使用TRONIC 2000智能小区管理系统软件。

2. 联网板、可视电源、可视户机等：

• 联网板实现系统间的网络连接。

• 可视电源为视频设备提供稳定电力。

• 可视户机支持可视对讲与安防功能。

3. 其他设备：

• 网络控制器（CKL-106）：用于网络管理与控制。

• 视频输入卡（SK-200）：用于视频信号的接入与处理。

• 电脑中心软件（DF2000）：提供系统管理与监控功能。

• 红外探头（FL-476）、煤气探头（SG-278A）、烟感探头（SG-168A）：用于环境安全监测。

• 门禁考勤机（2000C）：支持门禁管理与考勤功能。

• 电控锁（DJ2CR）与灵性锁（DJ2CG）：用于门禁系统的安全控制。

• SCK-01出门按钮：方便用户出门操作。

三、系统技术指标：

• 工作电压：单相三线220V±5% 50Hz

• 整机容量：＜300W

• 外型尺寸：根据各设备实际尺寸而定

• 安全保护：具有漏电自动保护装置

• 故障设置：具备故障设置系统，支持故障模拟与排查

四、实训项目：

本实训装置支持以下实训项目，以全面提升学员的实践能力：

1. 楼宇对讲系统操作演示

2. 对讲机与门禁系统的安装与连接

3. 电控锁与灵性锁的工作原理及安装调试

4. 楼宇对讲及门禁系统管理软件的使用方法

5. 线路的设计与连接

6. 故障的设置、判断及排除

7. 综合实训操作，如与一卡通及小区系列中的其他设备联网等

四、实训项目
1、楼宇对讲及门禁系统元件、作用、组成和原理的认识实训
2、楼宇对讲及门禁系统的基本功能演示操作实训
3、开门按钮和钥匙开门演示操作实训
4、门口机呼叫各话机操作实训
5、分机监视门口机操作实训
6、门口机和各分机向管理中心呼叫/紧急报警操作实训
7、管理中心呼叫/监视主机及呼叫分机操作实训
8、室内安防可视机和室内安防话机的安防模拟报警操作实训
9、门禁机刷卡开锁和管理中心的远程开锁操作实训
10、密码开锁操作实训
11、通过门禁机按门铃呼叫操作实训
12、门口机的编程操作实训
13、参数设置操作实训
14、户机设置操作实训
15、住户资料操作实训
16、通话操作实训
17、门口机状态监控操作实训
18、报警处理操作实训
19、数据处理操作实训
20、门禁设置操作实训
21、门禁发卡操作实训

22、线路故障的判断与处理实训
23、程序设置错误的判断与纠正实训
24、按线路图将各部分连线实训
25、设计并安装一个简易应用系统
26、软件报警处理设置操作
27、电脑管理中心软件操作
三、系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
