风力发电教学实验设备,风力发电实验装置

作者:admin 浏览量:209 来源:本站 时间:2024-04-23 18:52:17

信息摘要:

风力发电教学实验设备,风力发电实验装置本系统由七大单元系统组成,包括发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、负载单元和显示单元。专为职高、大学和研究生等教育阶段的风力发电教学与研究设计,提供了一个全面的实验平台。系统特点如下:集成了室内温/湿度仪和风速测量系统,为实验操作提供直观的环境参

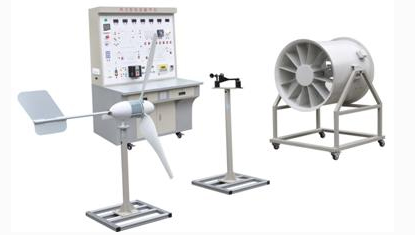

风力发电教学实验设备,风力发电实验装置

本系统由七大单元系统组成,包括发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、负载单元和显示单元。专为职高、大学和研究生等教育阶段的风力发电教学与研究设计,提供了一个全面的实验平台。

系统特点如下:

  • 集成了室内温/湿度仪和风速测量系统,为实验操作提供直观的环境参数。

  • 采用先进的DSP技术,对蓄电池充放电进行智能管理,确保系统的稳定运行。

  • 面板配备数字仪表和液晶显示,便于用户实时监控系统状态。

  • 配备离网电源,提供交流110V/220V纯正弦波交流电能,满足多种实验需求。

  • 系统设计便于学生拆装移动,操作简单、节能环保、无污染。

  • 新增分布式发电原理与实验模块,有助于学生深入理解新知识。

系统运行技术条件参数分点罗列:

  1. 风力系统

    • 风轮直径:1.65米

    • 启动风速:1.5米/秒

    • 额定风速:12米/秒

    • 安全风速:35米/秒

    • 工作形式:上风式永磁同步发电机

    • 风叶旋转方向:顺时针

    • 风叶数量:3片

    • 风叶材料:玻璃增强聚丙烯材料

    • 电机材料:铝合金和不锈钢

  2. 模拟风洞

    • 风量:34073 m3/h

    • 风压:1275Pa-2138Pa

    • 电压:三相四线380VAC

    • 功率:2.2kW

    • 调速单元:3KW矢量变频器,输出频率0-100Hz

  3. 充电系统

    • 额定功率:400W

    • 额定电压:12/24V

    • 额定电流:33.3/16.7A

  4. 电力蓄能系统

    • 储能形式:阀控式密封铅酸蓄电池

    • 额定电压:12V

    • 额定容量:55Ah

    • 充电方法:恒压,最大充电电流5.6A

  5. 逆变模块系统

    • 直流输入电压:10.5~16.8 VDC

    • 额定输出功率:300W

    • 输出电压:110/220VAC

    • 输出波形:纯正弦波

    • 输出频率:50Hz

    • 工作效率:85%

    • 功率因数:>0.88

    • 波形失真率:≤5%

    • 工作环境:温度-20℃~50℃,相对湿度<90%(25℃)

    • 保护功能:极性反接、短路、过热、过载保护

  6. 控制模块系统

    • 工作电压:12VDC

    • 充电功率:500W

    • 光伏功率:100W

    • 风机功率:400W

    • 充电方式:PWM脉宽调制

    • 充电最大电流:16.5A

    • 过放保护电压:10.5V

    • 过放恢复电压:12.6V

    • 输出保护电压:16.2V

    • 卸载开始电压(出厂值):15V

    • 卸载开始电流(出厂值):12A

    • 控制器功能:蓄电池过充/过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等

  7. 负载模块装置系统

    • 风扇:1个,额定电压12/24V,工作电流1.25A,功率15W

    • 交通灯:1组(R,G,B),额定电压12/24V,工作电流0.8A,功率9.6W

    • 马达:1个,额定电压12/24V,工作电流0.35A,功率5W,转速20rmp/min

    • 交流LED灯:1个

    • 交流节能灯:1个

    • 直流模拟负载:12V/24V/28W LED路灯板,带PWM调光功能,输出功率可设置

  8. 显示装置系统

    • 直流电流表:1个,20A,显示模式0.5”LED

    • 直流电压表:1个,50V,显示模式0.5”LED

    • 交流电压表:1个,500

三、教学项目及实验内容

实验1.风力发电基础理论原理性实验

实验2.风力发电系统设计实验

实验3.风力发电基础理论与应用技术仿真实验

实验4.风力发电相关测量技术实验

实验5.风力发电控制技术实验

实验6.风力发电电力电子实验

实验7.过放保护、过放恢复、过充保护、过充恢复均充保护、均充恢复、浮充保护、浮充恢复

实验8.过风速报警、欠风速报警、液晶显示风速

实验9.风力发电系统的直接负载实验

实验10.风力发电系统的风速变化影响实验

实验11.限速机械保护系统原理实验

实验12.限速电控保护系统原理实验

实验13.风机过功率保护实验

实验14.风机超速保护实验

实验15.不同转速下风力发电曲线实验

实验16.风况检测实验

实验17.独立风机系统实验

实验18. 综合实验。

四、主要设备清单

序号

名称

型号

数 量

单 位

1

风力发电系统操作台


1

2

400W风力发电机


1

3

塔架、拉索


1

4

转速仪表(含支架)


1

5

风力发电控制器


1

6

蓄电池组55Ah


1

7

实验附件


1

8

软件


1
