太阳能光热教学实验平台

太阳能光热教学实验平台

一、系统特点概览

1. 前沿性与实验性融合：本系统紧密结合前沿技术，通过实验手段让学生直观感受太阳能光热的魅力，使学习不再局限于理论。

2. 开放式设计理念：系统采用开放式设计，鼓励学生利用装置资源进行创新性二次设计，培养创新思维与实践能力。

3. 准实物设计强调实用性：系统采用准实物设计，确保学生在实验过程中能够真实感受到太阳能光热系统的运行原理，增强学习的实用性。

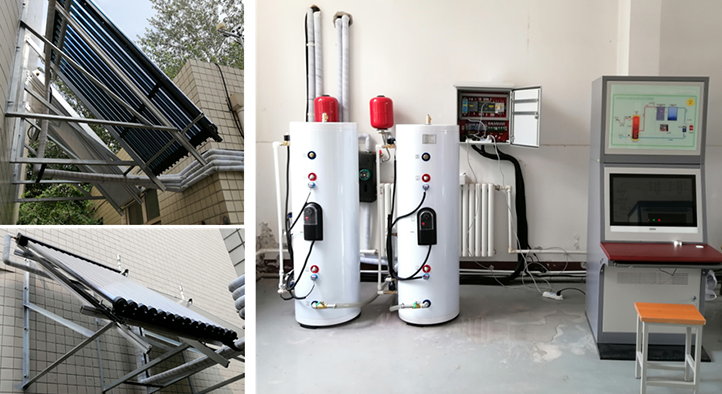

二、实验台组成明细

1. 太阳能系统核心部件：

• 太阳能真空管式集热器：高效集热，提升太阳能利用率。

• 太阳能平板式集热器：适用于多种场合，稳定可靠。

• 蓄热水箱：储存热水，确保热水供应的稳定性。

2. 实验控制系统操作台：提供便捷的实验操作界面，方便学生进行实验控制和数据记录。

3. 热水系统配套设施：水龙头等设施，确保热水的正常供应和使用。

4. 太阳能集热性能测试系统：对太阳能集热器的性能进行全面测试，为实验教学提供有力支持。

5. 配套管件：连接各部件，确保系统的稳定运行。

三、实验台系统图简述

系统图详细展示了太阳能光热系统的整体结构和运行流程，帮助学生更好地理解和掌握系统的工作原理。

四、教学实验台功能多样

1. 基础知识传授：通过实验教学，使学生掌握太阳能系统的基本原理和部件功能。

2. 热水系统研究：深入研究太阳能热水系统的工作原理和应用场景，培养学生的实际应用能力。

3. 全年性能分析：分析全年不同室外条件下太阳能制备生活热水、供暖的可行性和经济性，掌握其基本规律。

4. 集热器与蓄热水箱配比研究：通过实验数据找出最佳的太阳能集热器面积与蓄热水箱容积的配比。

5. 热泵系统性能分析：分析不同进出口温度下热泵系统的COP，确定太阳能与水源热泵空调冷热源系统的最佳比例。

五、集热器性能测试系统详解

1. 广泛的测试范围：

• 家用太阳能管式热水器性能检测。

• 家用太阳能平板式热水器性能评估。

• 太阳能热水工程整体性能分析。

• 5.3、技术指标及特点

• 太阳辐射	A.通道数:2通道（总辐射）     B.测量范围:0～2000W/m2  C.测量精度:小于5%       D.显示分辨率:1 W/m2   E.显示内容:瞬时值，小时累计量，日累计量等
  水箱温度	A.通道数:3路       B.测量范围:-20～150℃      C.测量精度:±0.2℃  D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水
  环境温度	A.通道数:1路       B.测量范围:-40～70℃       C.测量精度:±0.2℃     D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩
  进出水流量	A.通道数:2路      B.测量范围:0.2～1.2(立方米/小时)   C.耐水温：0---120度    D.测量精度: ＜0.5%
  环境风速	A.通道数:1路       B.测量范围:0～70米/秒     C.测量精度:±0.3米/秒

2. 适应多种运行环境：

• 环境温度范围广泛，适应各种气候条件。

• 相对湿度要求宽松，确保系统稳定运行。

• 适用电源灵活多样，满足不同地区的需求。

太阳能光热教学实验系统关键特性与技术参数

一、系统特性概览

1. 技术前沿与实验深度融合：本系统紧密结合当前太阳能光热技术的最新发展，通过丰富的实验项目，使学生直观感受并深入理解太阳能光热技术的原理与应用。

2. 开放式设计鼓励创新：系统的开放式设计理念鼓励学生发挥创造力，利用现有装置资源进行创新性实验设计，培养学生的创新思维与实践能力。

3. 准实物设计提升实用性：采用准实物设计，确保实验环境接近真实应用场景，使学生能够在实际操作中掌握太阳能光热系统的运行原理与操作技能。

二、实验台组成与参数

1. 太阳能系统核心部件

• 太阳能真空管式集热器：高效集热，提升太阳能利用率。

• 太阳能平板式集热器：稳定可靠，适用于多种应用场景。

• 蓄热水箱：大容量设计，确保热水的持续供应。

2. 实验控制系统操作台：配备高性能微处理器，实现精准的数据采集与控制。

3. 热水系统配套设施：包括水龙头等，确保热水的正常供应与使用。

4. 太阳能集热性能测试系统

• 测试范围：覆盖家用太阳能管式热水器、平板式热水器及热水工程等多种类型。

• 运行环境：适应广泛的环境温度与湿度条件，确保系统的稳定运行。

• 电源要求：支持标准电源或无电源地区使用，满足不同地区的需求。

三、性能测试系统软件功能

1. 国标支持：软件支持多项国标要求，包括GB18708、GB/T19141、GB/T20095-2006等，确保测试结果的准确性与合规性。

2. 实时数据显示与存储：实时显示并自动存储各路数据，包括时间、太阳辐射、温度、风速、流量等关键信息。

3. 报告自动生成与打印：自动打印检测报告，数据存储格式为EXCEL标准格式，方便其他软件调用与数据处理。

4. 曲线图绘制：自动绘制太阳能热水系统的热量与太阳辐照量的曲线图，直观展示系统性能。

四、智慧教室综合测控系统特性

1. 一体化设计：所有功能集成于一块核心控制器上，确保使用安全及设备稳定。

2. 虚拟示波器功能

• 实现50MHz 2路波形测量功能。

• 200MSa/s高速实时采样，确保波形平滑不失真。

3. 逻辑分析仪与信号发生器

• 提供2路逻辑分析仪功能。

• 具备1路任意波形信号发生器输出及2路PWM脉冲信号发生器。

4. 万用表功能

• 支持电阻、直流电压、交流电压、交流电流等多种测量功能。

5. 人机界面与实验报告

• 界面显示所测量的波形及量测值。

• 支持将波形插入实验报告模板并统一上传至教师电脑。

6. 实验室安全监控

• 实时测量并显示温湿度、CO2浓度和PM2.5等环境参数。

• 提供电气参数测量及过流、过压、欠压报警跳闸保护功能。

• 配备安全防护装置，实现火警报警及节电功能。

六、太阳能光热系统实验台基本配置

七、实验项目

1.太阳能集热能量转换原理

2.太阳能集热管特性测试

3.环境对光热转换的影响

4.太阳能热水器功能实验

5.环境风速对集热性的影响

6.太阳能热水系统管路连接实验

7.平板型集热器的工作原理

8.真空管型与平板型集热器的性能对比实验

八、技术资料

提供仪器设备的安装手册、操作手册、等技术文件及产品合格证、质量保证书等全套资料。

九、技术服务

质保与维修：提供一年保修，终身维修，终身提供软件免费升级。
