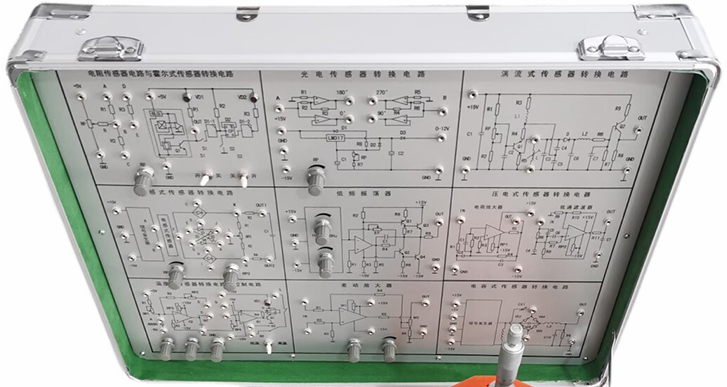

检测与转换（传感器）技术实验箱（12种传感器）

检测与转换（传感器）技术实验箱（12种传感器）

一、实验箱概述与适用领域

检测与传感器技术实验箱，是专为传感器及教学实验设计的先进设备。它完美适应了不同类别、不同层次的专业教学需求，可轻松支持“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”等多门核心课程的教学实验。对于各高等院校、中专与职业技术学院而言，无论是新建还是扩建实验室，这款实验箱都能迅速融入教学体系，为实验课程的开设提供强大支持。

二、实验箱技术规范与性能参数

1. 电源规格：输入电源为AC220V±5%，频率为50±1Hz，确保稳定供电。

2. 额定电流与功耗：额定电流不超过5A，功耗为100VA，有效保障设备长时间稳定运行。

3. 直流电源特性：提供±5V和±15V的直流电源，具有短路保护功能，确保实验安全。

4. 电压稳定性：稳压系数±1%，电压纹波≤10mV，确保实验结果的准确性。

5. 测量精度：非线性误差≤5%，测量精度≤1%，满足高精度实验需求。

6. 环境适应性：实验箱适应-5℃～40℃的相对温度范围，相对湿度＜85%（25℃），确保在各种环境下稳定工作。

7. 外形与尺寸：实验箱外形紧凑，尺寸为660×400×230mm，方便搬运与存放。

三、实验箱技术特性与配置

1. 直流稳压电源：提供四组直流稳压电源，满足各种实验需求，同时具有加热源功能。

2. 信号发生器：配备低频和音频信号发生器，输出频率和电压范围可调，为实验提供丰富信号源。

3. 差动放大器：通频带宽，可灵活配置成同相、反相、差动结构，增益可调，满足多种放大需求。

4. 数字式仪表：配备高精度数字式电压表和频率/转速表，显示清晰，测量准确。

5. 机械式压力表与气压源：提供机械式压力表和手动气压源，方便进行压力相关实验。

四、振荡器及其他实验设备

1. 低频振荡器与振动源：低频振荡器输出连续可调，振动源具有特定共振频率，为实验提供稳定振荡与振动环境。

2. 转动源：采用直流电源驱动，转速可调范围广泛，适用于各种转动实验。

五、数据采集与处理系统

1. 数据采集卡：采用高精度12位AD转换技术，分辨率高，采样周期可调，支持单次和连续采样，满足各种数据采集需求。

2. 处理软件：配备功能强大的处理软件，界面友好，支持实验项目编辑、数据采集、特性曲线分析、文件存取等功能，提高实验教学效率。

六、传感器种类及技术指标：

实验箱特点：

传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。

每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。

传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。

学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。

七、传感器实验内容如下：带*为思考实验
