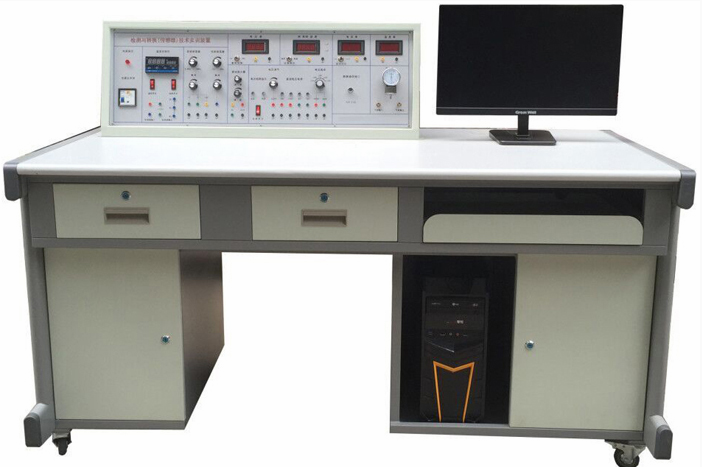

增强型检测与转换（传感器）技术实验装置(27种传感器)
一、概述
传感器与检测技术作为现代信息技术的核心部分，扮演着从自然界、社会、生产过程或科学实验中提取关键信息的角色。这些信息包括压力、重量、速度、温度等，它们通过传感器转换为可传输、显示或进一步处理的信号。本实训室结合了先进的虚拟仪器技术，以替代传统的测量手段，旨在提升学生的精细化与创新实践能力。
本实训室涉及的学科广泛，包括《传感器技术》、《信号处理》、《电子技术》、《单片机技术》以及《虚拟仪器技术》等，为学生提供了全面的学习平台。其中，传感器实验台的设计尤其注重学生的实际操作能力培养，使学生能够深入理解智能传感器的原理、特性及其应用，并具备选择、安装及调试传感器的能力。
二、实训装置特色
本实训室采用的检测与转换（传感器）技术实训装置，是专为传感器及教学实验而开发的专业设备。该装置设计精良，适应不同层次和类别的专业教学需求，能够支持“传感器原理与应用”、“自动检测技术”等多门课程的教学实验。
实训装置中的传感器外壳采用进口透明有机玻璃与硬聚氯材料制作，内部装置各种精密传感器。每种传感器均独立设计，并配有原理图和接线口，方便学生进行实验操作和学习。此外，每种传感器还配备有转换电路板，并装在铁盒中，铁盒上同样标有转换原理图和接线口，确保学生实验的便捷性和耐用性。
三、实验台显示仪表与振荡器要求
实验台的显示仪表方面，本实训室配备了高精度的数字式电压表和频率/转速表。数字式电压表具有3位半显示，量程广泛且精度高达2%。数字式频率/转速表则采用四位数码管显示，量程和精度均满足实验需求。
在振荡器方面，本实训室提供了低频振荡器、转速传感器以及音频信号发生器等多种设备。低频振荡器输出连续可调，满足各种实验需求。转速传感器则与多种传感器配合，用于进行测速实验。音频信号发生器则具有广泛的输出频率范围和输出电压范围，最大输出电流也足够满足实验要求。
四、数据采集卡及处理软件
数据采集卡是本实训室的核心设备之一，它采用12位AD转换技术，分辨率高，采样周期可调，既可进行单次采样也可连续采样。通过标准RS-232接口与计算机串行工作，实现数据的快速传输和处理。
配套的处理软件界面友好，功能强大。它支持实验项目的选择与编辑、数据采集、特性曲线的分析、比较、文件存取以及打印等功能，极大地提高了实验教学的效率和效果。
五、主要技术参数：
输入电源 | AC220V 50Hz | 直流电源 | ±5V ±15V |
稳压系数 | ±1% | 电压纹波 | ≤10mV |
非线性误差 | ≤5% | 测量精度 | ≤1% |
功耗 | 100VA | 输出电流 | 1A |
六、传感器配备清单
序号 | 器件名称 | 单位 | 数量 | 序号 | 器件名称 | 单位 | 数量 |
1 | 电阻式霍尔式传感器转换电路 | 块 | 1 | 28 | 超声波传感器 | 个 | 1 |
2 | 电容式传感器转换电路 | 块 | 1 | 29 | 气敏传感器 | 个 | 1 |
3 | 电感式传感器转换电路 | 块 | 1 | 30 | 湿敏传感器 | 个 | 1 |
4 | 光电式传感器转换电路 | 块 | 1 | 31 | 霍尔式转速传感器 | 个 | 1 |
5 | 涡流式传感器转换电路 | 块 | 1 | 32 | 转速传感器 | 个 | 1 |
6 | 温度式传感器转换电路 | 块 | 1 | 33 | K型热电偶传感器 | 只 | 2 |
7 | 压电加速度式传感器转换电路 | 块 | 1 | 34 | E型热电偶传感器 | 只 | 1 |
8 | 光纤式传感器转换电路 | 块 | 1 | 35 | Pt100铂电阻传感器 | 只 | 1 |
9 | 压力传感器转换电路 | 块 | 1 | 36 | Cu50铜电阻传感器 | 只 | 1 |
10 | 超声波传感器转换电路 | 块 | 1 | 37 | 热释电红外传感器 | 只 | 1 |
11 | 热电偶热电阻传感器转换电路 | 块 | 1 | 38 | 加热温度室 | 个 | 1 |
12 | 湿敏传感器转换电路 | 块 | 1 | 39 | 学生凳 | 张 | 2 |
13 | 热释电红外传感器转换电路 | 块 | 1 | 40 | 实验台 | 台 | 1 |
14 | 移相器相敏检波器 | 块 | 1 | 41 | 位移台架 | 套 | 1 |
15 | 电阻式传感器 | 个 | 1 | 42 | 光纤位移台架 | 个 | 1 |
16 | 电容式传感器 | 个 | 1 | 43 | 测微器 | 把 | 1 |
17 | 霍尔式传感器 | 个 | 1 | 44 | 压力表 | 只 | 1 |
18 | 电感式传感器 | 个 | 1 | 45 | 橡皮气囊 | 个 | 1 |
19 | 光电式传感器 | 个 | 1 | 46 | 三通管 | 个 | 1 |
20 | 涡流式传感器 | 个 | 1 | 47 | 铁片、铜片、铝片各一 | 个 | 3 |
21 | 涡流测速传感器 | 个 | 1 | 48 | 温度计0-100℃ | 条 | 1 |
22 | 温度式传感器 | 个 | 1 | 49 | Φ8×4磁钢 | 粒 | 1 |
23 | 磁电式传感器 | 个 | 1 | 50 | 超声波反射挡板 | 粒 | 1 |
24 | 磁电测速传感器 | 个 | 1 | 51 | 说明书实验指导书 | 本 | 1 |
25 | 压电加速度式传感器 | 个 | 1 | 52 | 连接导线 | 条 | 25 |
26 | 光纤式传感器 | 个 | 1 | 53 | 微机连接线 | 条 | 1 |
27 | 压力传感器 | 个 | 1 | 54 | 数据采集处理软件 | 盘 | 1 |
七、27种传感器实验内容如下： 带*为实验为思考实验
实验一 | 电阻式传感器的单臂电桥性能实验 | |
实验二 | 电阻式传感器的半桥性能实验 | |
实验三 | 电阻式传感器的全桥性能实验 | |
实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 | |
实验五 | 电阻式传感器的振动实验* | |
实验六 | 电阻式传感器的电子秤实验* | |
实验七 | 变面积式电容传感器特性实验 | |
实验八 | 差动式电容传感器特性实验 | |
实验九 | 电容传感器的振动实验* | |
实验十 | 电容传感器的电子秤实验* | |
实验十一 | 差动变压器的特性实验 | |
实验十二 | 自感式差动变压器的特性实验 | |
实验十三 | 差动变压器的振动实验* | |
实验十四 | 差动变压器的电子秤实验* | |
实验十五 | 光电式传感器的转速测量实验 | |
实验十六 | 光电式传感器的旋转方向测量实验 | |
实验十七 | 接近式霍尔传感器实验 | |
实验十八 | 霍尔传感器的转速测量实验 | |
实验十九 | 涡流传感器的位移特性实验 | |
实验二十 | 被测体材质对涡流传感器特性的影响实验 | |
实验二十一 | 涡流式传感器的振动实验* | |
实验二十二 | 涡流式传感器的转速测量实验 | |
实验二十三 | 温度传感器及温度控制实验（AD590） | |
实验二十四 | 磁电式传感器的特性实验 | |
实验二十五 | 磁电式传感器的转速测量实验 | |
实验二十六 | 磁电式传感器的应用实验* | |
实验二十七 | 压电加速度式传感器的特性实验 | |
实验二十八 | 光纤传感器的位移特性实验 | |
实验二十九 | 光纤传感器的振动实验 | |
实验三十 | 光纤传感器的转速测量实验 | |
实验三十一 | 压阻式压力传感器的特性实验 | |
实验三十二 | 压阻式压力传感器的差压测量实验* | |
实验三十三 | 超声波传感器的位移特性实验 | |
实验三十四 | 超声波传感器的应用实验* | |
实验三十五 | 气敏传感器的原理实验 | |
实验三十六 | 湿度式传感器原理实验 | |
实验三十七 | K型热电偶的温度控制实验 | |
实验三十八 | E型热电阻的温度控制实验 | |
实验三十九 | 铂热电阻的温度控制实验 | |
实验四十 | 铜热电阻的温度控制实验 | |
实验四十一 | 热释电红外传感器实验 | |
实验四十二 | 移相器实验 | |
实验四十三 | 相敏检波实验 |
八、增强型：
实验四十四 | PSD位置传感器测定位置实验 | |
实验四十五 | PSD位置传感器微振动测量实验 | |
实验四十六 | PSD位置传感器用于自动定位系统 | |
实验四十七 | 热电偶冷端温度补偿实验 * | |
实验四十八 | 气体流量测定 * | |
实验四十九 | 扭矩传感器的性能实验 | |
实验五十 | 扭矩传感器的不同形式 * | |
实验五十一 | 光栅传感器莫尔条纹与相距关系实验 | |
实验五十二 | 光栅传感器莫尔条纹的细分、计数实验 | |
实验五十三 | CCD图象传感器线（圆）径测量实验 | |
实验五十四 | 光学系统对CCD测径系统的影响 | |
实验五十五 | 硅光电池光电特性实验 |
九、传感器实验台价格表
序号 | 名 称 | 单位 | 价 格 | 备 注 |
1 | SB-811B检测与转换（传感器）实验装置 详细说明 | 桌 | 29800元 | 27种传感器（增强型） |
2 | SB-811B检测与转换（传感器）实验装置 详细说明 | 桌 | 28300元 | 22种传感器微机接口 |
3 | SB-811检测与转换（传感器）实验装置 详细说明 | 桌 | 26000元 | 20种传感器微机接口 |
4 | SB-811检测与转换（传感器）实验装置 详细说明 | 桌 | 18500元 | 17种传感器微机接口 |
5 | SB-811检测与转换（传感器）实验装置 详细说明 | 桌 | 13800元 | 12种传感器微机接口 |
6 | SB-811检测与转换（传感器）实验台 详细说明 | 台 | 10600元 | 17种传感器微机接口 |
7 | SB-811检测与转换（传感器）实验台 详细说明 | 台 | 9600元 | 12种传感器微机接口 |
8 | SB-811检测与转换（传感器）实验箱 详细说明 | 箱 | 9500元 | 17种传感器微机接口 |
9 | SB-811检测与转换（传感器）实验箱 详细说明 | 箱 | 8600元 | 12种传感器微机接口 |
10 | SB-811检测与转换（传感器）实验箱 详细说明 | 箱 | 6500元 | 9种传感器微机接口 |
