PLC实训装置：职业教育中的核心技术实践平台

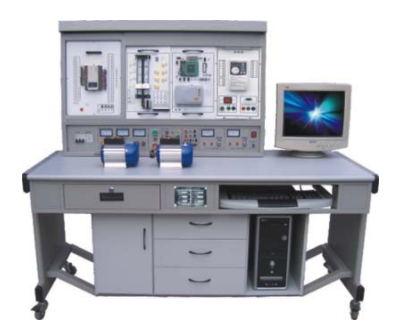

PLC实训装置

在响应教育部“振兴21世纪职业教育课程改革和教材建设规划”的号召下，我们推出了一款全新的PLC实训装置。这款装置是专为职业教育而设计，涵盖了PLC编程方法、指令系统、模拟量控制、联网通信等核心教学内容，为大专院校机电一体化、电气自动化、自动控制、工业自动化、应用电子、计算机应用等相关专业的学生提供了一个实践学习的平台。

技术性能简述

• 输入电压：稳定的三相五线制380V（1±10%），频率为50Hz。

• 工作环境：适应性强，能在-5℃～＋40℃的温度范围内正常工作。

• 装置容量：小于1KVA，节能高效。

• 安全保护：漏电动作电流限制在30mA以内，同时配备过流保护和熔断器保护，确保实验过程的安全。

• 外形尺寸：1650mm×660mm×1740mm，方便放置和移动。

实训装置配置及功能详解

本实训装置由实训桌、实训挂箱、实训器材等核心部分组成，每个部分都经过精心设计，以满足职业教育的实际需求。

实训桌

• 主体结构：采用轻巧坚固的铝合金材料，经久耐用。

• 存贮柜：两个尺寸为350mm×490mm×700mm的存贮柜，用于放置工具和电脑主机。

• 桌面：采用防火、防水、耐磨的高密度板材质，前部厚度为50mm，既美观又实用。

• 防尘装置及标题架：可自由拆卸的标题架，尺寸为1230mm×140mm×80mm。实验台未使用时，防尘装置能有效保护实验模块。

功能模块

• 三相电源实验仪器：独立编号T24，尺寸为600mm×160mm×165mm。提供三相380V和交直流220V输出，带有漏电保护和多种安全功能。

• 混合电压输出实验仪器：独立编号T08，尺寸为300mm×160mm×165mm。提供24V直流稳压可调输出，以及0～240V交流输出，满足多种实验需求。

• 市电插座输出：独立编号T22，尺寸为300mm×160mm×165mm。提供六孔220V插座，独立开关控制，方便实验操作。

所有功能模块都可以自由拼接成一个整体，高度和宽度保持一致，方便管理和使用。厂家承诺提供电源的升级换代服务，确保实训装置始终与时俱进。

实验模块

• PLC主机模块：独立编号，尺寸为300mm×300mm×110mm。采用FX1N-40MR型号，配备485网络，输入输出接口引至面板，电源独立开关控制。接口采用四种不同颜色，方便识别和连接。

• 指令编程模块：独立编号，尺寸为150mm×300mm×110mm。面板上有5个大指示灯（红色、黄色、绿色、白色各不少于3个），按钮和开关各不少于8个，输入输出借口全部引至面板。接口采用四种不同颜色，方便识别和连接。

• 四节传送带的控制：独立编号，尺寸为150mm×300mm×100mm，面板采用彩色设计。接口插座采用四种不同颜色，方便实验操作。

• 电动机的自动控制：独立编号，尺寸为150mm×300mm×100mm，面板采用彩色设计。接口插座采用四种不同颜色，方便实验操作。

• 五相步进电机控制：独立编号，尺寸为150mm×300mm×100mm，面板采用彩色设计。接口插座采用四种不同颜色，方便实验操作。

• 多层电梯的控制：独立编号，尺寸为150mm×300mm×100mm，面板采用彩色设计，输入输出接口不少于20个。接口插座采用四种不同颜色，方便实验操作。

• 十字路口交通灯：独立编号，尺寸为150mm×300mm×100mm，面板采用彩色设计。接口插座采用四种不同颜色，方便实验操作。
