PLC实训设备：工业自动化的关键实践工具

PLC实训设备

在当今高度工业自动化的时代，可编程控制器（PLC）在职业技术教育中占据了至关重要的地位。PLC实训设备不仅是学生实践学习的必备工具，也是工程师提升技能的关键平台。本文将对PLC实训设备进行全面概述，包括其实践能力评价、设备外观、核心组件参数以及配备的电脑规格。

一、PLC实训设备概述

PLC实训设备是电子信息技术和机电工程领域的重要实践工具。其核心组件包括电气安全保护模块、电动机基本控制模块、PLC控制模块、变频器调速模块和触摸屏模块。这些模块共同协作，为学生提供了一个真实、贴近生产实际的实训环境。

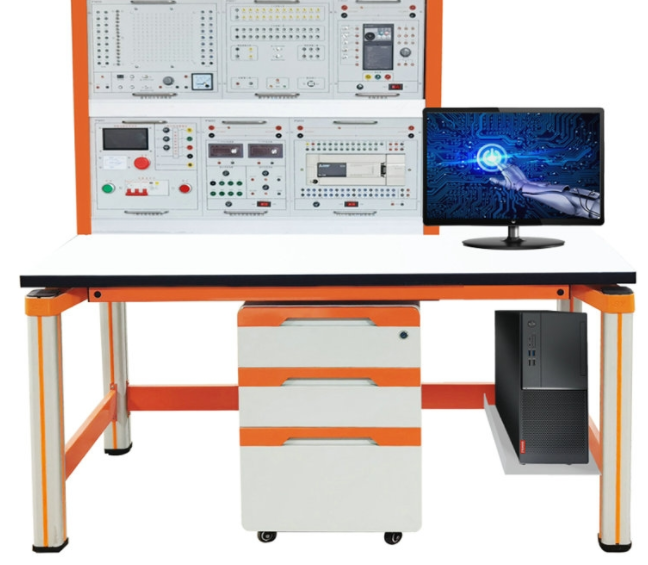

二、设备外观

设备采用工业铝型材作为台板，外观坚固、美观，具有良好的稳定性和耐用性。同时，设备的布局合理，便于学生进行实验操作和维护。

三、核心组件参数

1. 可编程控制器：设备采用西门子S7-1200 cpu1214c作为核心控制器，具有强大的计算能力和丰富的输入输出接口。其CPU类型为S7-1200，输入输出类型为DC/DC/DC，点位要求为14输入、10输出，并集成了2个模拟输入接口。此外，设备还配备了继电器扩展模块，具有8输入、8输出的能力。

2. 变频器：设备采用汇川MD200S型变频器，功率范围为0.4~15kW。该变频器具有稳定的性能、宽泛的电压和频率波动范围，以及多种通信方式，如以太网通讯、Modbus RTU、USS、PPI等，便于与其他设备进行数据交换和控制。

3. 触摸屏：设备配备昆仑通泰TPC7072Gi 7寸触摸屏，具有高清分辨率、大容量内存和多种接口，便于学生进行实时监控和操作。

四、配备的电脑规格

每套PLC实训设备均配备一台电脑，运行内存为16G，机械硬盘1T+固态硬盘128GB，I5处理器，独立显卡4G，并配备无线网卡，方便学生随时上网查阅资料或进行远程学习。

五、实践能力评价

PLC实训设备通过实验和实践操作，主要培养学生的PLC编程能力、工业应用能力以及分析问题、解决问题的能力。设备提供了工业生产的实际模型，内容紧贴生产实际，深受学生欢迎。同时，设备的模块化设计使得学生可以根据自己的兴趣和需求进行自主选择和实践，提高了学生的实践兴趣和动力。

六、每台设备主要元器件配置清单：

七、可实现的实验功能：
1.基于PLC的点动控制
2.基于PLC的自锁控制
3.基于PLC的点动和自锁控制
4.基于PLC的正反转控制
5.基于PLC的延时正反转控制
6.基于PLC的Y/△转换启动控制
7.基于PLC的顺序控制
8.基于PLC的单按钮启停控制
9.基于PLC的变频器的正反转实验
10.基于PLC的变频器的多段调速实验
11.基于PLC通信的变频器正反转实验
12.基于PLC通信的变频器调速实验
13.变频器的参数设定与操作
14.变频器的面板控制
15.变频器的电位器控制
16.变频器的电压控制
17.变频器的电流控制
18.变频器的多段速度控制电动机
19.变频器状态信号显示与采集
20.三相异步电动机的开环调速实验
21.触摸屏认知实验
22.触摸屏和PLC通信实验
23.触摸屏控制LED显示
24.触摸屏、PLC、变频器的综合实训
25.自由组态实验
