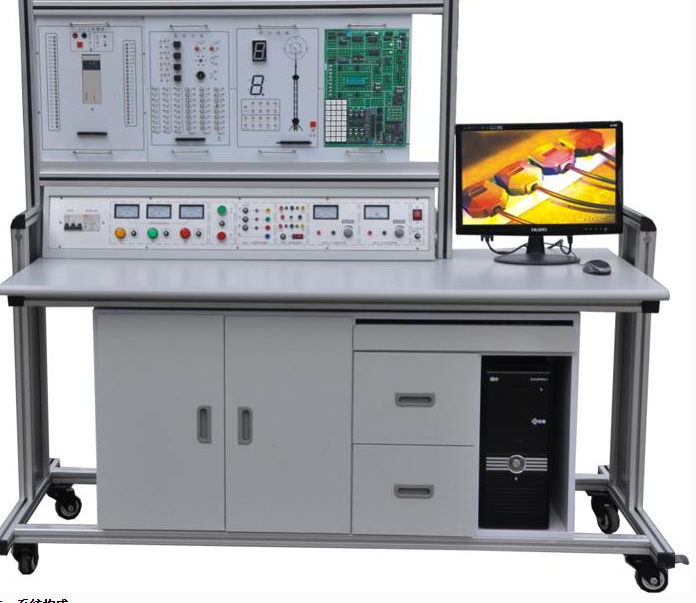

可编程控制实验装置及单片机综合实验台
一、概述
PLC可编程控制器及单片机实验装置是为了满足教学和实验需求而设计的一种综合实验设备。该装置结合了PLC可编程控制器和单片机实验功能，提供了一台设备多种用途的优点，同时也为教学和实验提供了极大的便利。装置采用模块化设计，方便学生根据不同的实验需求进行组合。同时，实验挂箱包含多种类型，如PLC主机挂箱、模拟负载挂箱等，以满足学生对PLC和单片机控制技术的学习需求。这些实验项目旨在帮助学生提高解决实际问题的能力，使他们更好地适应工业自动化的发展潮流。
二、系统构成
该装置由以下几个主要部分构成：
PLC可编程控制器实验台：提供实验所需的各类接口和指示灯，方便学生进行实验操作和观察实验结果。
PLC可编程控制器及单片机实验挂箱：包含多种实验模块，如PLC主机模块、模拟负载模块、单片机实验模块等，供学生进行各类PLC和单片机控制实验。
编程应用软件：提供学生所需的编程软件，帮助学生进行PLC和单片机的程序编写、调试和运行。
电源及驱动模块：提供实验所需的各类电源，如直流电源、交流电源等，以及驱动模块，如步进电机驱动器、直流电机驱动器等。
电脑或手持编程器：用于运行编程软件和其他相关软件，或进行手动编程操作。
三、PLC可编程控制器实验台技术指标
电源：提供稳定的电源供应，满足实验需求。
输入输出端口：PLC主机输入输出端口均已引到面板上，方便学生进行各种类型的连接实验。
编程功能：利用应用软件进行编程，实现各种控制逻辑和算法。
实验台尺寸：根据实验需求设计，大小适中，方便使用和维护。
外观设计：外观美观大方，符合现代审美观，同时考虑实用性和耐用性。
四、实验项目及功能
该装置提供了丰富的实验项目供学生进行学习：
PLC基本技能实训：包括对PLC的认知实训、仿真实训、跳转分支功能实验、移位寄存器实验、数据处理功能实验、微分位操作实验、与或非逻辑功能实验以及定时器计数器功能实验等。这些实验旨在帮助学生掌握PLC的基本知识和技能，为他们进行更深入的实验打下基础。
单片机基础实验：包括各种单片机的基础实验项目，如I/O口操作、定时器/计数器操作、中断处理等。
综合实验：结合PLC和单片机控制技术的实验项目，如自动化生产线控制、电机调速控制等。
扩展实验：提供多种扩展模块，如温度传感器、湿度传感器等，供学生进行扩展实验和创新实践。
故障排除实验：模拟实际工业控制中的故障情况，让学生进行故障排除和诊断实验，提高解决实际问题的能力。
远程控制实验：通过互联网或无线网络实现远程控制，让学生了解现代工业控制中的远程监控技术。
人机界面实验：通过触摸屏或液晶显示屏实现人机交互，让学生了解现代工业控制中的人机界面技术。
通信协议实验：让学生了解并实现不同设备之间的通信协议和数据传输技术。
模拟仿真实验：通过模拟仿真软件实现虚拟的工业控制环境，让学生在计算机上进行模拟仿真实验。
在线编程和调试：通过USB或串口实现PLC和单片机的在线编程和调试功能。
五、教学应用
该装置在教学方面具有广泛的应用价值，适用于自动化、电气工程、电子信息工程等相关专业的课程实验教学。通过该装置，学生可以在实验室中模拟实际工业控制环境，进行各种控制逻辑和控制算法的实践操作，加深对PLC和单片机控制技术的理解。同时，教师可以通过该装置进行实验教学和科研工作，提高教学质量和学术水平。
