可编程控制实验装置

一、概述

PLC可编程控制器实验装置旨在结合当前工业自动化应用技术的发展，为学生提供一个实用的学习平台。该装置采用模块化设计，方便学生根据不同的实训需求进行组合。同时，实训挂箱包含多种类型，如PLC主机挂箱、模拟负载挂箱等，以满足学生对PLC基础和综合实训的需求。这些实训项目旨在帮助学生提高解决实际问题的能力，使他们更好地适应工业自动化的发展潮流。

二、系统构成

该实验装置由以下几部分构成：

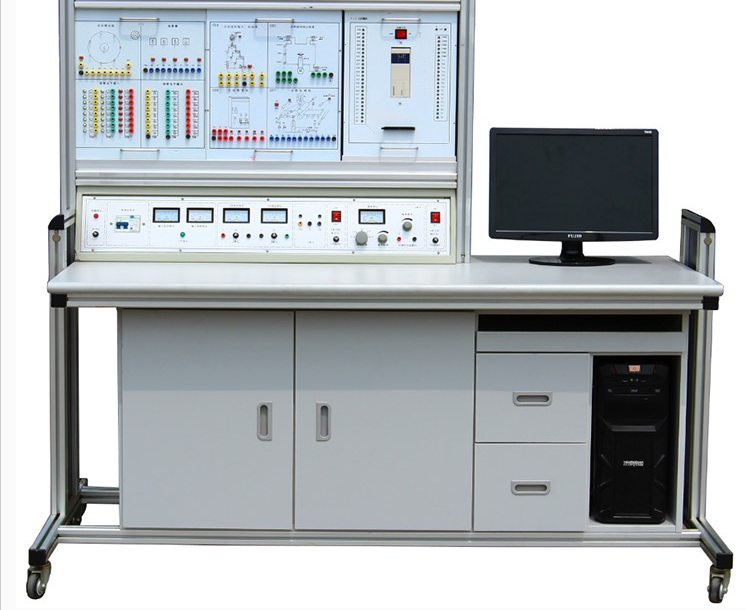

1. PLC可编程实验屏：提供实验所需的各类接口和指示灯，方便学生进行实验操作和观察实验结果。

2. PLC可编程控制器操作桌：为学生提供宽敞、舒适的操作空间，同时便于设备的布局和连接。

3. PLC实验模块：包括多种输入输出模块、模拟模块等，供学生进行各类PLC控制实验。

4. 编程应用软件：提供学生所需的编程软件，帮助学生进行PLC程序的编写、调试和运行。

5. PLC及转接通讯电缆：用于连接PLC与其他设备，实现数据通讯和程序传输等功能。

6. 电脑（用户自备或代购）：用于运行编程软件和其他相关软件。

三、PLC可编程控制器实验台

该实验台具备以下功能和特点：

1. 实验台提供了多种电源输出接口，包括直流电压、直流电流、安全插座等，方便学生进行各种类型的实验。

2. PLC主机及实验模块的输入输出端口均已引到面板上，方便学生进行各种类型的连接实验。学生可以通过模拟输入开关、行程开关或光电开关等输入设备，以及面板上的指示灯、数码管和继电器等输出设备，进行实际的工业控制实验。

3. 实验台自带电源，可直接用于负载输出或与其他设备连接。学生可以通过这些接口进行各种类型的负载实验，以了解PLC在实际工业控制中的应用。

4. 实验台采用挂箱式设计，方便学生根据需要扩展实验项目或进行二次开发。这种设计方式可以满足学生不同的实验需求，帮助他们更好地掌握PLC控制技术。

5. 该实验台不仅可以完成基本的PLC控制原理实验，还可以进行各种应用实验以及真正的工业控制实验。通过这些实验，学生可以更好地了解PLC在实际工业控制中的应用，提高他们的实际操作能力和问题解决能力。

6. PLC主机配置方面，该装置采用FX3U-48MR主机，具有数字量I/O接口、RS-422通信口和SC-11通信编程电缆等。这种配置可以满足学生对于PLC主机的基本配置要求，帮助他们更好地进行PLC控制实验。

四、实验项目

该装置提供了丰富的实验项目供学生进行学习：

1. PLC基本技能实训：包括对PLC的认知实训、仿真实训、跳转分支功能实验、移位寄存器实验、数据处理功能实验、微分位操作实验、与或非逻辑功能实验以及定时器计数器功能实验等。这些实验旨在帮助学生掌握PLC的基本知识和技能，为他们进行更深入的实验打下基础。

2. PLC模拟控制应用实训：包括各种实际工业控制应用的模拟实验，如抢答器控制、天塔之光控制、音乐喷泉控制、十字路口交通灯控制、水塔水位控制、自动送料装车系统控制等。通过这些实验，学生可以了解PLC在各种实际工业控制中的应用，提高他们的实际操作能力和问题解决能力。此外，该装置还提供了步进电机PLC控制等更为深入的实验项目供学生进行探索和学习。

五、技术参数

该装置的技术参数如下：

1. 输出电压：直流24V，可通过电压表进行监测。

2. 应用软件编程：学生可以使用提供的编程软件进行PLC程序的编写和调试。

3. 电源输入：交流220V，50Hz。学生应确保使用合适的电源和遵守相关安全规定。

4. 电流：≥2A，具有过载保护功能，确保设备和人员安全。

5. 外形尺寸：160×70×150cm³，方便存储和使用。
