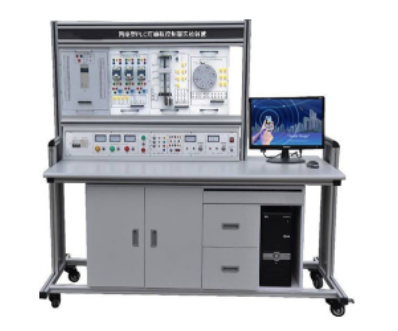

KCPLC-02A网络型PLC可编程控制器实验装置
一、概述
网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏）是一种先进的实训设备，主要用于PLC技术、变频技术、电气控制技术以及触摸屏技术的实践教学和技能培训。该装置结合了多种现代工业控制技术，为学生提供了一个逼真的工业现场模拟环境，帮助学生更好地理解和掌握这些技术的应用。
二、实训装置的特点
模块化设计：该实训装置采用模块化设计，方便扩展和组合，可以根据不同的实训需求进行灵活配置。
丰富的实训功能：装置配备了多种实训模块，如开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，可以满足多种实训项目的需求。
真实的工业现场模拟：实训对象形象逼真，接近工业现场的实际应用，能够帮助学生更好地适应实际工作环境。
强大的网络功能：装置支持多种通信方式，如Profibus DP总线通讯和以太网通讯，可以实现网络化实训教学。
安全可靠：装置具有漏电压、漏电流保护装置，安全符合国家标准，保障学生实训过程中的安全。
三、技术性能参数
输入电源：三相四线～380V±10%，50Hz；
装置容量：＜0.5KVA；
重量：＜110Kg；
外形尺寸：1600mm×750mm×1600mm。
实训挂箱
序号 | 编号 | 控制对象实训模块 | 实训教学目标 |
1 | SX1 | 抢答器/音乐喷泉 | 通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。 |
2 | SX2 | 装配流水线/十字路口交通灯 | 通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。 |
3 | SX3 | 水塔水位/天塔之光 | 通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。 |
4 | SX4 | 自动送料装车/四节传送带 | 通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。 |
5 | SX5 | 多种液体混合装置 | 通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。 |
6 | SX6 | 自动售货机/自控轧钢机 | 通过用用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。 |
7 | SX7 | 邮件分拣机 | 通过邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。 |
8 | SX8 | 机械手控制/自控成型机 | 通过对机械手停留“位置“及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。 |
9 | SX9 | 步进电机PLC控制 | 通过利用PLC对步进电机实物模块的控制，初步了解步进电机方向、拍数的控制定位控制。 |
10 | SX10 | 四层电梯/基础实验 | 通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。 |
11 | SX11 | LED数码管显示 | 通过数码管显示试验对PLC移位指令熟练掌握和应用。 |
12 | WK1 | 典型电动机控制实操单元：施耐德交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，2只热继电器，元器件配置专用底座。 | 掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。 |
13 | WK2 | 网孔板 | 学会电气控制系统中各元器件的布局规划、安装、调试过程知识。 |
14 | BP1 | 变频器实训组件：配置西门子G120变频器 | 初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器调速技术及PLC综合控制技术。 |
15 | SX13 | 直流电机控制/温度控制 （模拟量控制） | 通过对直流电机系统中脉冲信号采集、转速控制（电压量）及温度控制系统中的温度参数的控制，掌握高速计数器指令、模拟量处理指令、PID指令的使用。 |
四、实训装置的基本配置与功能
该实训装置主要由控制屏、实训桌、主机实训组件、实训模块、变频器挂箱、触摸屏挂箱、电机导轨等组成。控制屏提供电源控制、定时器、直流电源、直流电压/电流表、逻辑输出及指示等功能；主机实训组件包含PLC主机及各种模块；变频器挂箱和触摸屏挂箱提供变频器和触摸屏功能；电机导轨用于电机的安装和调试。
五、实训项目
该实训装置可以进行多种PLC基本技能实训和PLC模拟控制应用实训，如PLC认知实训、典型电动机控制实操实训、数码显示控制、抢答器控制、天塔之光控制、音乐喷泉控制、十字路口交通灯控制、水塔水位控制以及自动送料装车系统控制等。这些实训项目帮助学生掌握PLC的基本知识和应用技能，提高他们的实践能力和操作水平。
