网络型可编程控制器实验装置（三菱）

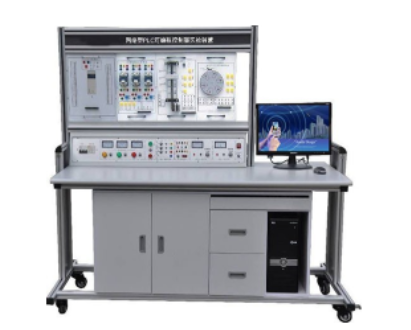

KCPLC-02A网络型PLC可编程控制器实验装置

一、概述

网络型可编程控制器实验装置（三菱）是一种功能强大的实训设备，主要用于《可编程控制器技术》、《可编程控制器及应用》等课程的实验及实训项目。该装置集成了三菱FX3u-32MT型可编程控制器、通信模块、编程软件、MCGS工控组态软件、模拟控制实验板、实物等资源，为学生提供了一个直观、动态的学习环境。

二、特点

1. 装置采用组件多结构，便于扩展功能和二次开发，使学生能够更好地理解和掌握PLC的控制原理和编程方法。

2. 实验对象逼真，接近工业现场的实际应用，能够帮助学生迅速适应实际工作环境。

3. PLC主机选用三菱FX3U-48MR，功能更强大，为学生的学习提供了更广阔的空间。

4. 增设FX3U-485BD通讯模块，方便学生进行通讯实验和网络化教学实验。

5. 采用组态棒图网络教学，使实验项目更加形象直观，提高教学效果。

6. PLC主机支持网络实验教学，方便学生进行通信实验和网络化应用开发。

三、系统构成

该装置由PLC可编程控制器实验台、PLC可编程控制器实验演示装置、PLC可编程控制器操作桌、编程应用软件、仿真教学软件、PLC及转接通讯电缆、电脑或手持编程器等部分组成，为用户提供了完整的PLC学习解决方案。

四、技术指标

1. 电源：输入电压380V±5%（50Hz），输出三相交流380V，具有过载保护功能。

2. 控制箱：具有多种电压输出和保护功能，满足实验需求。

3. PLC主机：FX3U-48MR型，输入24点，输出24点，支持应用软件编程。

4. 通信模块：FX3U-485BD，方便用户进行通讯实验和网络化教学实验。

5. 电源输出：具有过流自动保护功能，输出直流电压+5V/3A、24V/2A、+12V/-12V、0-30V等。

6. 其他功能：恒流源提供0-20mA恒流源，单相市电输出供用户自备仪器使用。

五、实训项目

该装置适用于多种PLC实训项目，包括但不限于：PLC基本指令练习、多个PLC实际应用模拟实验、实物实验等。学生可以在此装置上进行编程、调试和模拟运行等操作，提高自己的PLC应用技能。同时，该装置也为高层次的设计开发实验提供了良好的条件。

八、网络型可编程控制器实验装置配置清单
