工业数字化网络综合实训平台

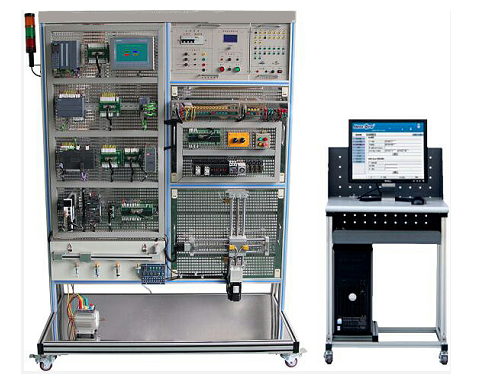

KCPLC-03M型工业数字化网络综合实训平台

一、产品概述

工业数字化网络综合实训装置是专为职业教育和技能培训设计的一款先进的实训设备，旨在帮助学生掌握可编程序控制系统设计师的技能和知识。该装置根据人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容进行研发，并融入了新技术，能够满足职业教育培训、职业技能鉴定和实训教学的需求。

二、研发背景

随着工业的快速发展，对处理器的要求也不断提高。为了与时俱进，教学设备需要不断升级。同时，为了节省资金和实验室空间，避免重复建设，需要采用一种能够满足不同层次教学需求的实训装置。此外，现代工业生产中，不同加工工艺需要不同的设备，导致设备错综复杂。为了解决这个问题，需要一个能够涵盖多种工艺的实训装置，以帮助学生更好地理解工业现场的实际情况。最后，不同层次的考核需要不同的设备，因此，该实训装置需要能够适应各种考核需求，方便对学生的接受程度进行检查。

三、装置特色

1. 通用性和扩展性：该实训装置采用通用型宽展口设计，所有主机的I/O口都可以通过扩展口引出，既可用于插接式训练，也可进行线接式实操训练。此外，还设有可拆卸的网孔板，可对不同层次的学生进行考核。

2. 全面覆盖西门子PLC类型：主机选型方面从小型S7-200 SMART系列PLC到中型S7-1200系列PLC，再到大型S7-1500系列PLC，全面覆盖了西门子常用PLC类型。这样由简到繁的学习理念让学生更容易接受，学习起来更加得心应手。

3. 模块化结构：采用模块组合式结构，含开关量、模拟量、变频调速、触摸屏、通信模块等，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。此外，还采用项目实训模块，利用典型案例的模拟对象和实物模型中的逻辑、模拟、过程、运动等控制进行实训。

4. 仿真实训教学：通过虚拟环境实时显示PLC运行状态，模拟工业现场控制，可以进行编程训练、程序编写测试等功能。

5. 模块化网络系统：网络结构主要由西门子主机S7-1500、S7-1200、S7-200SMART构成，根据工业中西门子PLC应用历程构建了一个工业网络，网络通讯涉及PROFINET通讯、以太网通等多层网络通讯。

四、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：＜0.5kVA

4. 重量：100kg

5. 外形尺寸：1780mm×730mm×1460mm

6. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

五、基本配置及功能

该实训装置由S7-1500单元、S7-1200单元、S7-200SMART单元、变频调速单元、小车运动控制单元、实训组件、电工基础实训单元二维丝杆控制单元、触摸屏单元、以太网交换机、交流电机等组成。其中每个单元都有其独特的功能和特点，能够满足不同层次和不同需求的实训教学。
