PLC可编程控制技术综合实训装置（PLC、变频器）PLC与变频器应用实训室

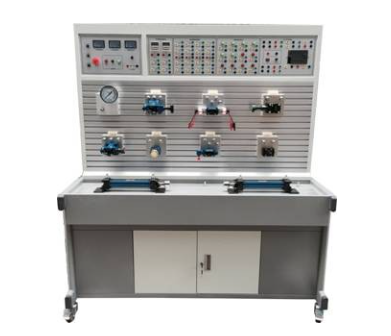

KCYCM-18D 型工业液压与PLC控制实训装置

一、概述

PLC可编程控制技术综合实训装置（PLC、变频器）是专为高职院校、职业学校以及技工学校等教育机构设计的，主要用于《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》和《现场总线控制技术》等课程的教学与实训。该装置符合《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》和教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，能够满足学生对于PLC编程、控制以及变频调速等技能的实际操作需求。

二、装置特点

1. 积木组合式结构：该装置采用积木组合式结构，可以根据实际需要配置开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，具有高度的灵活性和可扩展性。

2. 项目实训模块：利用典型的可编程控制器技术，对工业生产中的模拟对象和实物模型进行控制实训，帮助学生掌握逻辑、模拟、过程、运动等方面的控制技能。

3. 虚实结合：实训项目既可以在实际硬件上进行操作，也可以通过仿真实训软件进行模拟训练，有助于学生更好地理解和掌握PLC控制技术。

三、技术性能

1. 输入电源：该装置采用三相四线或三相五线电源，工作电压为380V±10%，频率为50Hz。

2. 工作环境：适应温度范围为-10℃至+40℃，相对湿度不超过85%（25℃），海拔低于400m。

3. 装置容量与重量：装置容量小于0.5KVA，重量小于110Kg。

4. 外形尺寸：装置的外形尺寸为（1400mm+600mm）×700mm×1600mm。

5. 安全保护：具有漏电压、漏电流保护功能，确保操作安全。

四、系统构成

该装置由多个部分组成，包括PLC可编程控制器实训屏、实训对象、主机箱、操作桌、变频器、触摸屏、编程应用软件、仿真教学软件等。其中，PLC主机选用FX3U-48MR型，具有24个输入点和24个输出点，方便学生进行各种控制操作。变频器选用三菱FR-D720S 0.4KW型，带有RS485通信接口及BOP操作面板，方便学生进行变频调速的实训。

五、实训台结构

实训台由实训屏和实训桌组成。实训屏左边是PLC主机及交直流电源控制箱，右边是网孔实训扩展板，方便学生进行各种元件的安装和实训操作。实训桌采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，桌面采用25mmE1级三聚氰胺饰面板，配备储存柜和移动脚轮，方便学生进行实训操作和物品存放。

综上所述，该PLC可编程控制技术综合实训装置（PLC、变频器）是一款功能齐全、性能稳定、安全可靠的实训设备，能够满足学生进行PLC控制技术的实际操作需求，提高他们的实践能力和技能水平。
