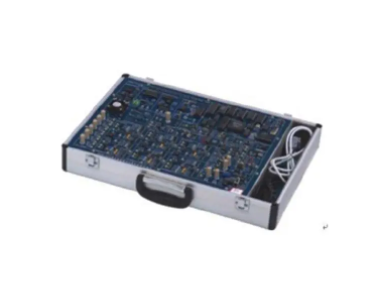

自控原理与计算机控制实验仪

一、简介

自控原理与计算机控制实验仪，也被称为自动控制原理学习机，是自动化、自动控制、电子技术、电气技术以及精密仪器等专业的重要教学工具。这款实验仪具有出色的开放性和扩展性，使得学生可以方便地组合和调整实验单元电路，从而模拟出各种类型和阶次的控制系统。

二、系统构成

1. 运算模拟单元：每个运算模拟单元内都有实验所需的电阻、电容等元件，可以通过短路块和导线灵活地组合这些元件，以构造出满足教学需求的模拟环节和控制系统。

2. 可变电阻器组单元：具有连续的档位和高的调节精度，使得实验的接线更为灵活多变，完全满足自动控制原理实验教学的需要。

3. 集成操作软件：通过PC示波器功能，学生可以实时、清晰地观察控制系统的各项静态和动态特性，从而深入了解模拟控制系统的特性。

4. 微型温度控制单元：可以作为温度控制的实验对象，结合系统配置的直流电机和步进电机等控制对象，可以开设一系列关于控制系统的实验课程。

三、实验项目

1. 计算机控制技术实验项目：包括A/D和D/A转换、采样保持器、数字滤波等。

2. 自动控制原理实验项目：包括典型环节的模拟研究、典型系统瞬态响应和稳定性分析、系统校正等。

3. 控制系统实验项目：包括直流电机闭环调速实验、温度闭环控制实验以及步进电机调速实验等。

四、实验室配置方案

每两人一组，每组使用一张实验桌。每组需配备一台HY-ACT型自控原理与计算机控制实验仪，一台微机用于数据处理和编程，一台示波器用于信号测量和分析，一只万用表用于电路测试，一张实验桌以及两把实验椅。

五、总结

自控原理与计算机控制实验仪是一款功能强大、灵活多变的实验教学工具。它不仅帮助学生深入理解自动控制原理，还为他们提供了实践操作的机会，从而培养他们的动手能力和创新思维。
