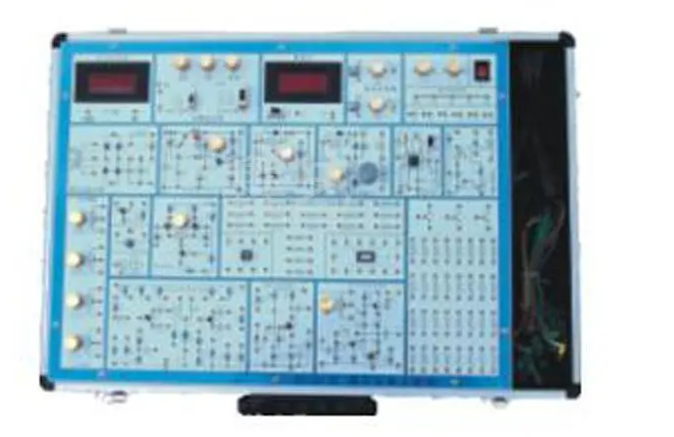

模拟电路实验箱电工电子实训设备电子技术实验教学平台

模拟电路实验箱是一款专为《高等工业学校电子技术基础》教学大纲设计的实验设备。它汲取了众多专业教师的教学经验，并综合了同类产品的优点，旨在为学生或研究者提供一个全面、实用的实验平台。

一、主要特点：

1. 模块化设计：实验箱采用单元电路设计，学生可以根据实验需求自由组合，既可用于验证基础理论，也可进行扩展实验和课程设计。

2. 丰富的实验资源：实验箱涵盖了《模拟电子技术基础》的主要实验内容，包括放大电路、负反馈、射极跟随器、差动放大等。

3. 直观的实验操作：实验原理图直接印刷在实验板上，方便学生按照图例进行搭建和连线，提高了实验效率。

4. 强大的扩展性：提供IC圆孔插座、阻容元件接插件等扩展资源，学生可以根据需要进行扩展。

5. 电源保护：各电源输出均配备过流保护，自动恢复功能，确保实验安全。

6. 高质量材料：实验箱采用铅合金型材，牢固可靠，外型美观。

二、系统组成：

1. 电源模块：提供稳定的直流和交流电源，满足各种实验需求。

2. 信号源模块：包括直流信号源和函数发生器，用于产生各种波形。

3. 测量模块：数字频率计和数字直流电压表，方便测量实验数据。

4. 分立与集成模块：提供各种分立元件电路和集成模拟电路，支持多种实验。

5. 扩展区：提供IC插座、阻容元件接插件等，方便扩展实验。

6. 尺寸与重量：合适的尺寸和轻巧的重量使得实验箱便于携带和使用。

三、实验项目：

1. 基础实验：涵盖了二极管、三极管测试等基础实验项目。

2. 放大电路：包括单级、两级、负反馈等放大电路实验。

3. 运算与转换电路：例如比例求和、积分与微分、电压/频率转换等。

4. 振荡器与滤波器：如RC正弦波振荡器、LC振荡器及选频放大器等。

5. 集成电路应用：如集成功率放大器、集成稳压器等。

6. 综合实验：如函数信号发生器的组装与调试、温度监测及控制电路等。
