电气动力设备安装调试技能实训装置

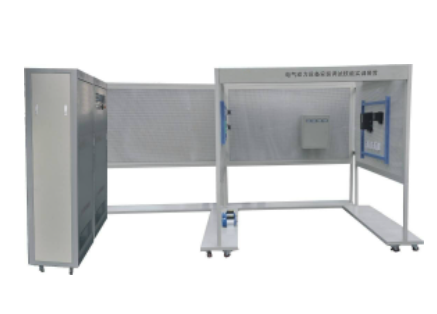

 KCDQT-01型电气动力设备安装调试技能实训装置（内外线）

一、实训设备特点

该实训设备以建筑模型及实际电路系统为基础，设计巧妙且全面，包含电缆敷设、电力变压器安装、低压电缆终端制作、小型配电箱安装、线管布线以及电动机安装等部分。这些部分既可单独进行实训，也可组合起来进行系统化的综合实训，有助于学员全面了解和掌握实际电路系统的各个环节。

二、技术性能规格

该设备满足一定的技术性能要求，其输入电压为三相四线～380V±10% 50Hz，工作环境的温度范围在-5℃～+40℃之间，相对湿度应小于85%（在25℃时），海拔应小于4000m。装置的总容量应小于6kVA。

三、设备配备

1. 电源部分：提供380V市电，通过漏电保护器和总开关进行操作。此外，还配备有220V(0.5A)的励磁电源以及0～250V(3A)的稳压电枢电源，具有过压、过流及短路的保护功能。

2. 电缆部分：提供一根1kV的低压电缆线用于电缆敷设实训，同时配备户外型和户内型电缆终端附件用于低压电缆终端制作训练。

3. 变压器部分：配备一台5kVA的干式变压器，用于变压器安装实训。

4. 配电箱部分：配备一个小型配电箱，用于二次接线布线操作，配电箱上设有电压表和电流表。

5. 布线部分：提供室内布线所需的线管、弯头、接线端子和硬质导线。

6. 电动机部分：配备一台350W的直流电机和一台1.1kW的三相鼠笼式异步电动机。

7. 仪器工具：提供电工常用工具（如剥线钳、尖嘴钳等）、电烙铁、卷尺、钳形电流表、兆欧表和数字万用表等。

四、实训项目

该实训设备可用于以下项目的实训：

1. 电缆线路的施工：包括电缆的耐压测试和绝缘检测、电缆支架的安装、电缆的敷设、户外式和户内式电缆终端的制作等。

2. 变配电设备的安装：包括变压器的安装和接线及检测、配电箱的安装和接线、断路器的安装等。

3. 电动机的安装：包括电动机的绝缘测试、电机的就位安装、电机首末端的判别、电机机组的安装、电机控制回路元器件的安装以及电机的接线与运行等。

电气设备安装调试的工作内容主要包括：

1. 安装和调试电气设备：这包括检查电气设备是否完好，安装电气设备，调整设备位置，确保设备正常运行。

2. 配置母线：根据设计图纸和实际需要，合理配置母线，确保电气设备连接良好。

3. 敷设电缆和接线：根据设计图纸和实际需要，敷设电缆，连接电缆和电气设备，确保电气设备正常运行。

4. 进行分部运行、整套启动和带负荷调试：在完成电气设备安装后，需要进行分部运行测试，确保每个部分都能正常运行。然后进行整套启动调试，确保整个系统能够正常运行。最后进行带负荷调试，确保电气设备在满负荷情况下也能正常运行。

5. 安装照明和低压动力线路及其他动力、控制设备：根据设计图纸和实际需要，安装照明和低压动力线路及其他动力、控制设备，确保电气设备正常运行。

6. 检查、安装、调整高、低压厂用配电装置：高、低压厂用配电装置是电力系统的重要部分，需要仔细检查、安装和调整，确保其正常运行。

7. 进行接地网施工及检测：为了保障电气设备和人身安全，需要进行接地网施工及检测，确保接地网正常运行。

8. 填写电气设备检查、试验和试运转记录：在完成电气设备安装调试后，需要填写相应的记录表格，记录设备检查、试验和试运转的情况。

总的来说，电气设备安装调试的工作内容比较复杂，需要具备一定的电气知识和技能。
