一、产品特点

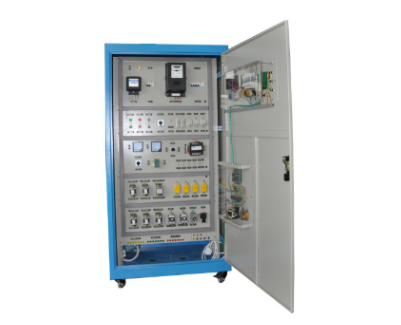

电气照明设备安装调试技能实训装置以建筑模型为基础，包括室内配电箱安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线等部分。装置结构清晰，各部分既可独立实训，也可组合成系统综合实训，便于学员全面掌握电气照明设备的安装和调试技能。
二、技术参数
输入电压：三相四线～380V±10% 50HZ
工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
装置容量：＜3kVA
三、设备配置
电源及电气部件
三相四线380V电网，配备漏电保护器、总开关和过流保护功能。
室内小型配电箱一套，用于配电箱的室内安装。
PVC线管、弯头及线盒，用于线管敷设施工、弯头制作等。
灯座及开关等元器件，用于典型照明线路施工。
吊扇及配套调速器一套。
避雷针一支。
电源防雷器一台。
布线用硬质导线。
仪器仪表：便携式数字万用表，三位半显示。
工具：电工常用工具两套（含剥线钳、尖嘴钳等），电烙铁一把，卷尺一把。
四、实训项目
配电箱的安装与调试。
线管敷设前的预制加工实训。
线管的敷设实训。
线管的穿线实训。
灯具的安装与接线实训。
典型照明电路的安装及接线实训。
吊扇的安装及测试实训。
防雷器的安装实训。
避雷针的安装实训。
电气照明设备的安装需要注意以下事项：
保证电气设备的质量：选择合格的电气设备和材料，确保其符合国家相关标准和规定。对于大功率负荷的设备，要保证其负载能力和绝缘性能良好，以防止电气事故的发生。
做好电气接地：电气设备的接地是照明电气施工中至关重要的一环，它可以保证电流正常流向地面，避免电压过高造成触电事故。确保设备和设施的接地线连接牢固，减少接地电阻。
使用合格的开关和插座：对于常用的开关、插座和连接器等电气设备，要选择符合国家相关标准的产品。安装时要求稳固可靠，避免使用劣质产品或安装不当导致火灾和触电事故。
对管内穿线安装要求：钢管在穿线前，应首先检查各个管口的护口是否整齐，如有遗漏或破损，均应补齐或更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适当的滑石粉。穿线时，同一交流回路的导线，必须穿入同一管内，不同回路、不同电压以及交流与直流的导线，不得穿入同一管内。
对电缆敷设要求：电缆敷设前，要认真检查电缆型号、规格与设计是否相同，外观是否有扭绞，压扁，保护层断裂等缺陷。敷设时在终端头及接头附近要有余留长度，直埋电缆应在全长上留少量长度，并做波浪形敷设。敷设时不应进行交叉，电缆应排列整齐并加以固定，及时装设标志牌，直埋电缆沿线及其接头处应有明显的分位标志或牢固的标志。
接线正确、固定可靠：在安装过程中，应注意接线正确、固定可靠，并做好电缆的绝缘处理，防止电气事故的发生。
绝缘保护：照明电气设备应采取绝缘保护措施，以防止电流外泄和触电事故的发生。安装时应确保设备的绝缘材料完好无损，接地线和保护线的连接牢固可靠。
防雷保护：照明装置应采取有效的防雷措施，如安装避雷针、避雷器等。在雷雨天气中，应切断电源，避免雷击导致的事故。
控制装置安装质量监控要点：在对开关等控制装置进行安装时，首先应该充分了解设备的相关规格，例如尺寸、型号等。在完成初步的检查工作后，就可以将开关、插座等设备进行安装了。施工人员应该严格遵守相关法律法规的要求开展安装的工作，不能进行私自的改造或是改装。
