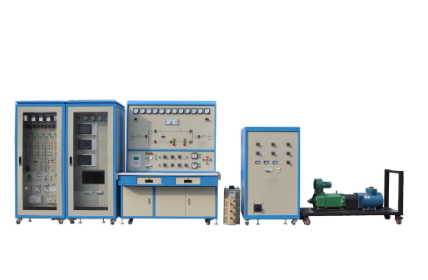

电力自动化及继电保护实验装置：开启实践之门的钥匙

电力自动化及继电保护实验装置是一种先进的实验设备，旨在帮助学生和从业人员深入了解电力系统自动化和继电保护的知识。通过实践操作，用户可以学习到发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等课程内容，从而增强实际操作能力。

该装置具有以下显著特点：

1. 综合性强：整合了多门专业课程的内容，为用户提供了全面的实验项目。

2. 适应性强：能够满足不同课程的实验教学需求，实验深度与广度可根据实际需要进行调整。

3. 整套性强：提供完整的实验设备和工具，包括仪器仪表、专用电源、继电器等，无需额外采购。

4. 直观性强：采用分隔结构形式，组件面板清晰明了，易于操作和维护。

5. 科学性强：装置占地面积小，节约实验空间；配套设备采用实际应用的现场设备，具有真实性和可靠性；测量仪表采用数字式、智能化及人机对话等相结合，满足实验教学的需要。

6. 安全性强：控制屏供电隔离，设有内外电压型漏电保护装置，确保操作者安全；各电源输出有监视及短路保护等功能，使用方便；测量仪表均有保护功能。

7. 开放性：提供智能变配电监控系统应用软件运行环境，便于教师和学生进行二次开发。

技术性能方面，该装置符合以下标准：

1. 输入电源：三相四线 380V±10% 50Hz。

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m。

3. 装置容量：＜1.5kVA。

4. 外形尺寸：187cm×73cm×166cm。

此外，该装置还配备了RE-8000智能变配电监控系统应用软件运行环境，提供103、104规约代码，便于教师、学生二次开发新程序。

微机保护装置是该实验装置的重要组成部分，具有以下特点：

1. 采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性。

2. 产品通过严格型式试验和电磁兼容测试，保证了在恶劣环境下的适应能力和可靠性。

3. 针对35kV及以下主变压器、配电系统馈线、电容器、电动机、变压器和备自投等而设计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能及对设备的可编程控制功能，具有通讯接口。

4. 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

5. 具有多路开关量输入和输出，可根据用户需求在标准版本上扩充开入和开出，所有的开入均为交直流两用。

6. 交直流两用操作回路，自适应0.5～5A开关跳合闸电流；操作回路配置了防跳回路。

7. 配置工业级宽温型160×160点阵液晶，全中文操作菜单及事故报文显示。

8. 面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率、开关位置等等，并有完善的预告、告警功能。

9. 具有故障录波功能，可分别记录保护启动前、保护动作前各两周波，保护启动后、保护动作后各八个周波。
