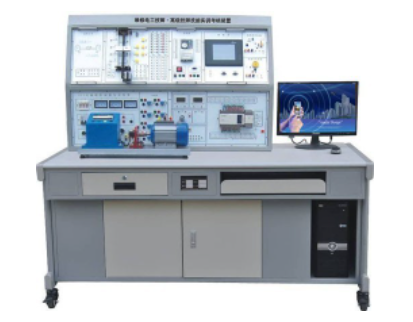

维修电工技师·高级技师技能实训考核装置：提升实践能力的专业工具
维修电工技师·高级技师技能实训考核装置是一种专门为维修电工技能培训和考核设计的设备。它结合了现代电工技术，提供了一系列实用的功能和配置，旨在帮助学生和从业人员提升实际操作能力和解决问题的能力。
该装置的特点鲜明，主要体现在以下几个方面：
丰富的实训功能：装置配备了多种电气控制线路元器件，并装在挂板上，方便更换和扩展。这为学生提供了多种实训选择，使他们能够根据实际需求进行操作练习。
便捷的电源操作：只需三相四线的交流电源，即可投入使用，简化了操作步骤。
模拟工厂环境：装置采用特殊设计的小电机来模拟工厂中的各类电气拖动系统，这使得学生能够在接近真实的环境中进行技能培训，提高他们的实际应用能力。
人身安全保护：装置设有电压型和电流性漏电保护器，有效保障操作者的安全。
元件保护：所有元器件通过导线引到接线端子上，有利于保护元器件并方便学生接线。
工艺布线训练：通过走线槽进行走线，有助于学生提高工艺布线的实践能力。
统一考核标准：装置配有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。
控制技术实训：利用可编程控制器及总线技术完成对工业生产中模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制实训，满足学生认知、设计、安装、调试、检修等多种技能实训的需求。
基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意一台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。
仿真实训教学：通过FLASH虚拟环境实时显示PLC运行状态，也可以实现PLC接线，错误检查，编程训练、程序编写测试等功能。
此外，该装置还具备优良的技术性能。其输入电压为三相四线（或三相五线）～380V±10% 50Hz，工作环境温度为-10～＋40℃，相对湿度＜85%（25℃），海拔＜4000m。装置容量为＜1.5KVA，重量为100Kg，外形尺寸为1700×700×1630mm³。漏电保护动作电流≤30mA，漏电保护动作时间≤0.1s。
该装置的基本配置包括DW02电源控制箱和主控功能板。电源控制箱采用铁质双层亚光密纹喷塑结构，铝质面板。主控功能板配备丰富的资源，如三相四线电源输入、漏电保护器、总开关、急停控制按钮等。此外，还有定时器兼报警记录仪（服务管理器）、交流电路测量电表、交流低压电源、二极管、电阻等组件。同时，该装置还配备了西门子S7200SMART CPUSR40主机、变频器件（西门子MM420-0.4KW型变频器）和触摸屏实训组件等高级元件和功能模块。
总的来说，维修电工技师·高级技师技能实训考核装置是一种功能全面、性能优良的技能培训工具。它不仅满足了中、高级维修电工考核大纲的要求，也为学生和从业人员提供了实践操作的机会，提高了他们的技能水平和解决问题的能力。无论是在学校还是在工作中，这都是一种非常实用的工具。
