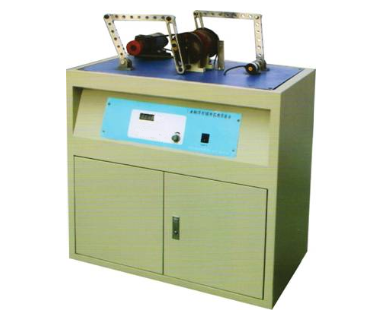

KCJYG型曲柄（导杆）摇杆机构实验台

KCJYG型曲柄（导杆）摇杆机构实验台

一、实验台概述

本系列实验台是专为《机械原理》课程设计的，主要关注基本平面机构的设计、运动学和动力学分析。实验内容包括实物机构的简单拼装、设计与运动测试，以及计算机模拟设计及运动模拟。该实验台采用现代工艺进行精加工制作，外观美观，性能稳定，是一款创新的机电综合实验台。

二、实验台主要特点

1. 可进行四杆机构和六杆机构的简单拼装，并可对曲柄和摇杆进行运动检测与仿真，以培养学生的实际动手能力。

2. 利用计算机辅助设计进行平面机构的参数优化设计，并结合计算机仿真、测试和分析，使学生熟悉计算机辅助设计与计算机仿真、测试分析的有效结合，培养学生的创新意识。

3. 测试部分采用先进的单片机系统，该系统具有测试稳定、抗干扰性强等特点。同时，采用光电传感器、光栅角位移传感器和加速度传感器作为信号采集手段，具有较高的检测精度，并强调学生对于机电一体化设计概念的理解。

三、实验内容

1. 四杆机构、曲柄摇杆机构和导杆摇杆机构的虚拟设计及实物机构拼装。

2. 曲柄的运动参数测量，摇杆运动参数仿真及实测曲线对比分析。

3. 机架振动参数的测量及机构平衡实验。

4. 连杆上点的运动轨迹测量及分析。

四、实验台主要技术参数

1. 直流调速电机功率：70W；调速范围：0-200rpm。

2. 曲柄长度可调范围：20-40mm；导杆行程：0-160mm。

3. 摇杆行程：0-180mm；连杆行程：0-240mm。

4. 光栅角位移传感器：输出电压/脉冲数5V/1000P。

5. 外形尺寸：780×420×1025mm。

6. 实验台重量：42kg。
