一、概述

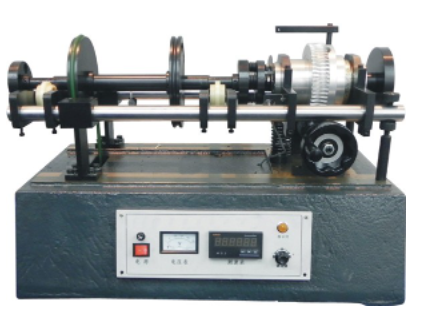

在动平衡原理实验台中，我们将待平衡的转子安装在框型摆架上的支撑滚轮上。摆架的左端采用硬性支撑，而右端则采用悬浮式安装。通过进行刚性转子的动平衡实验，学生们可以直观地、深入地理解动平衡的原理，以及实验过程中各偏心轮的适时状况，例如偏心角度、质径积、转速大小等等。此外，学生们还可以探索不平衡质量对动平衡的影响、不平衡质量相对转子中心位置对动平衡的影响，以及两盘偏心质量间夹角对动平衡的影响。
二、实验内容
在本实验中，我们将探讨以下内容：
1. 不平衡质量对动平衡的影响；
2. 各不平衡质量相对相位角的变化对动平衡影响；
3. 计算达到动平衡被测转子上不平衡质量与补偿盘上补偿质量质径积的大小的方法。
三、主要技术参数
1. 电机功率：90W
2. 工作电压：220V
3. 电动机转速范围：0-1400rpm；
4. 百分表量程：0-10mm
5. 动平衡转速：450rpm
6. 试件质量：≤10kg
7. 试件最大直径：200mm
通过这些技术参数，我们可以更好地了解实验的基本条件和要求，为我们的实验提供更加准确和可靠的数据支持。
动平衡原理实验台的制作可以按照以下步骤进行：
确定实验台的基本结构：包括底座、立柱、横梁、轴承座、转子等部分。底座应足够稳固，以支撑整个实验台；立柱和横梁用于支撑轴承座和转子；轴承座用于安装轴承，支撑转子旋转；转子应选用质量分布不均匀的物体，以便进行动平衡实验。
选购和加工所需材料：根据实验台的结构和尺寸，选购合适的型材、板材、轴承、电机等材料。对于需要加工的部分，如底座、立柱、横梁等，可以使用机床进行加工。
安装和调试实验台：将底座、立柱、横梁等部分按照设计要求进行组装，确保各部分的垂直度和水平度。然后安装轴承座和转子，调整转子的位置，使其处于合适的平衡状态。最后安装电机和传感器等设备，进行调试。
进行动平衡实验：在实验台上进行动平衡实验，可以通过加重或减重的方法对转子进行平衡校正。具体方法是在转子上任选两个校正平面，在平面上进行加重或减重，然后测量转子的振动情况，根据测量结果调整校正质量的大小和位置，直到达到满意的平衡效果为止。
需要注意的是，在进行动平衡实验时，应确保实验台的安全性和稳定性，避免发生意外事故。同时，还应注意保护传感器等精密设备，避免损坏。
完成以上步骤后，就可以制作出一个简单的动平衡原理实验台了。
